SCUDO
Certificata secondo la norma EN 1634, la porta tagliafuoco Scudo riprende le caratteristiche strutturali della Elite+, distinguendosi però per il particolare rivestimento dell’anta in legno composto, con possibilità di estendere il rivestimento anche al telaio. Questa configurazione la rende una soluzione ideale per tutti gli ambienti in cui si desidera mantenere l’estetica calda del legno, senza rinunciare ai livelli di protezione richiesti dagli standard di sicurezza. L’anta può essere realizzata con lavorazioni pantografate o arricchita tramite inserti decorativi disponibili in diverse essenze e finiture, permettendo così di adattare la porta sia a contesti moderni sia a ambienti più classici o prestigiosi.
Questa porta conserva tutte le caratteristiche fondamentali della gamma Elite+, garantendo robustezza, affidabilità e libertà di personalizzazione. La differenza principale riguarda la classe di resistenza al fuoco, che per Scudo è certificata esclusivamente per 120 minuti.
La gamma Scudo si articola in tre tipologie principali:
- SCUDO LAM: rivestimento in laminato Abet su supporto MDF da 4 mm
- SCUDO ECO: pannello in MDF da 7 mm
- SCUDO CLASS: pannello in MDF da 14 mm
Scudo rappresenta una scelta adatta per progetti architettonici che richiedono una porta funzionale, certificata e allo stesso tempo integrabile armoniosamente nel design complessivo dell’ambiente.
È disponibile anche nella versione Metal, priva di resistenza al fuoco.
CARATTERISTICHE TECNICHE
- Classe di resistenza al fuoco EI 120 minuti
Telaio in profilo di acciaio zincato mm. 15/10 a Z, senza battuta inferiore, vano per inserimento guarnizione fumi freddi
- Anta rivestita da pannello in legno, trattato con resine prive di formaldeide (bio-architettura)
- Possibile anche l’applicazione del pannello in MDF, con rivestimento in laminato plastico o in varie essenze
- Di serie: due cerniere a baionetta, coppia di maniglie nere con placca, cilindro con tre chiavi, serratura su entrambe le ante
- Meccanismo di richiusura mediante apposita molla inserita nelle cerniere, tarabile
- Possibile inserimento di finestrature di varie dimensioni e accessori
- Dimensioni massime realizzabili: 2500 x 2700 mm
DIFFERENTI LAVORAZIONI
MATERIALE | FINITURA | SPESSORE |
|---|---|---|
| LEGNO / MDF | LISCIO | 7 / 14 mm |
| LEGNO / MDF | DOGHE | 7 / 14 mm |

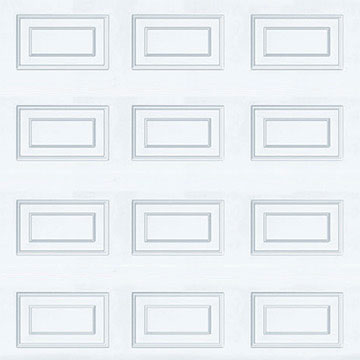

| LEGNO / MDF | CASSETTONI | 14 mm |
| LAMINATO | LISCIO | 4 mm |
NOTA: il rivestimento può essere in uno o ambo i lati dell'anta
FINITURE
RIVESTIMENTI IN LEGNO
SUPERFICI
TINTE LEGNO
Hai bisogno di altro?
La porta può essere realizzata, con un supplemento, in qualsiasi colore RAL a vostra scelta.
I nostri rivenditori sono a disposizione per guidarvi nella selezione della tonalità più adatta.
Nota:
Le immagini hanno il solo scopo di rappresentare il prodotto e sono puramente indicative.
LAMINATI
LAMINATI STANDARD (SUPERFICE LEGGERMENTE GOFFRATA)
Hai bisogno di altro?
La porta può essere realizzata, con un supplemento, in qualsiasi laminato a vostra scelta.
I nostri rivenditori sono a disposizione per guidarvi nella selezione della tonalità più adatta.
PANNELLI IN MDF LACCATO

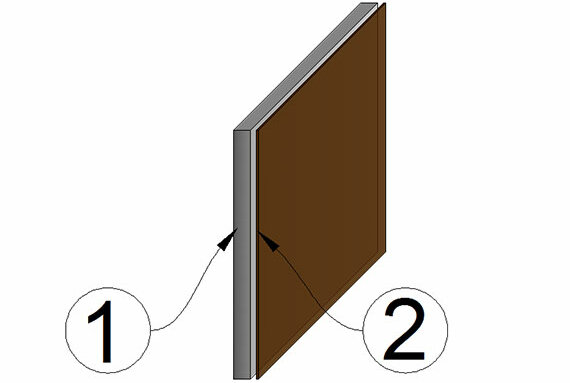

Rivestimento con pannello in MDF spessore 7 mm laccato in tinta RAL a scelta.
Il pannello MDF (medium-density fibreboard), è un derivato del legno, esso rappresenta il più famoso e diffuso della famiglia dei pannelli di fibra.
PERSONALIZZAZIONI ED ACCESSORI
MATERIALI
STANDARD
- Lamiera zincata 8/10
SU RICHIESTA
- Lamiera zincata 10/10
- Lamiera zincata 12/10
- Lamiera zincata 15/10

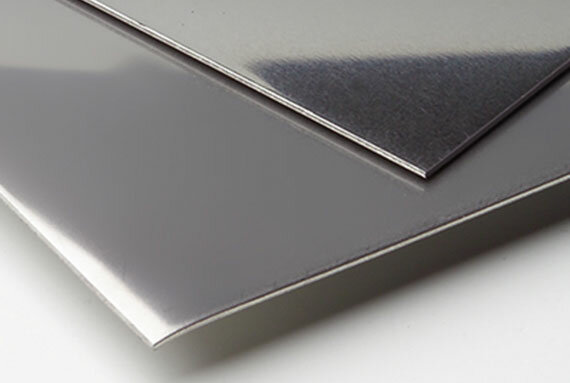

- Acciaio INOX
COLORAZIONI
COLORAZIONI STANDARD
COLORAZIONI CON SOVRAPPREZZO
RAL fuori produzione non fornibili: RAL 1003, 1014, 1021, 2011, 6011, 6018, 6027, 6028, 6033
Hai bisogno di altro?
La porta può essere realizzata, con un supplemento, in qualsiasi colore RAL a vostra scelta.
I nostri rivenditori sono a disposizione per guidarvi nella selezione della tonalità più adatta.
FINESTRATURE
Su richiesta è possibile integrare finestrature vetrate sia rettangolari che circolari.
- Nelle porte tagliafuoco Elite+ vengono installati cristalli stratificati REI omologati, composti da più lastre di vetro con materiale trasparente interposto che, in caso di esposizione al fuoco, si trasforma in una schiuma isolante opaca.
- Per le porte Elite+ METAL sono invece utilizzati vetri 3+3 antisfondamento.
- Le finestrature possono essere fornite nelle dimensioni standard o, su richiesta, in misure personalizzate.
FINESTRATURE CIRCOLARI
Dimensioni standard:
400 mm.
FINESTRATURE RETTANGOLARI
Dimensioni standard:
300x400 mm.
400x600 mm.
NOTE
- Per vetri con dimensioni superiori a 300×400 mm e in contesti di utilizzo intenso, si raccomanda l’adozione di un chiudiporta aereo.
- I vetri tagliafuoco possono deteriorarsi se esposti a radiazioni solari dirette o a contatto con l’acqua.
- Può presentare microbollicine: non sono contestabili se non visibili da una distanza superiore a 3 metri.
PRESTAZIONI
IMBOTTI
Imbotti realizzate in lamiera zincata con spessore 8/10 per esterno telaio e 10/10 per interno telaio
La verniciatura è abbinata al colore dell’anta, ma può essere realizzata anche in una colorazione differente.
SISTEMI DI ANCORAGGIO
Le porte Elite+ sono testate su supporto flessibile normalizzato, secondo la norma EN 1363-1, punto 7.2.2. In ottemperanza a quanto riportato al punto 13.5.3. della EN 1634-1 si ha quindi la possibilità di installare il prodotto su ogni costruzione flessibile non normalizzata, che abbia resistenza al fuoco almeno pari alla resistenza del serramento.
