PORTE PEDONALI E LATERALI

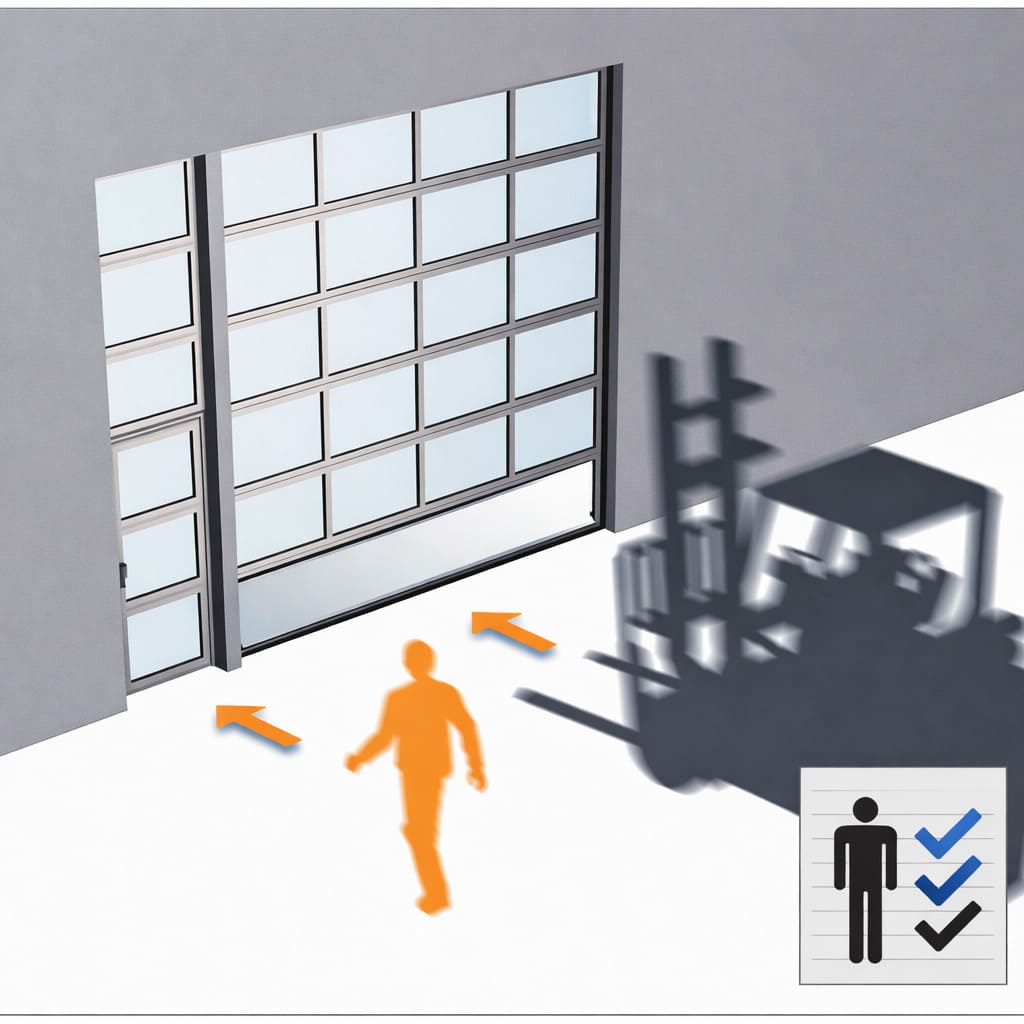

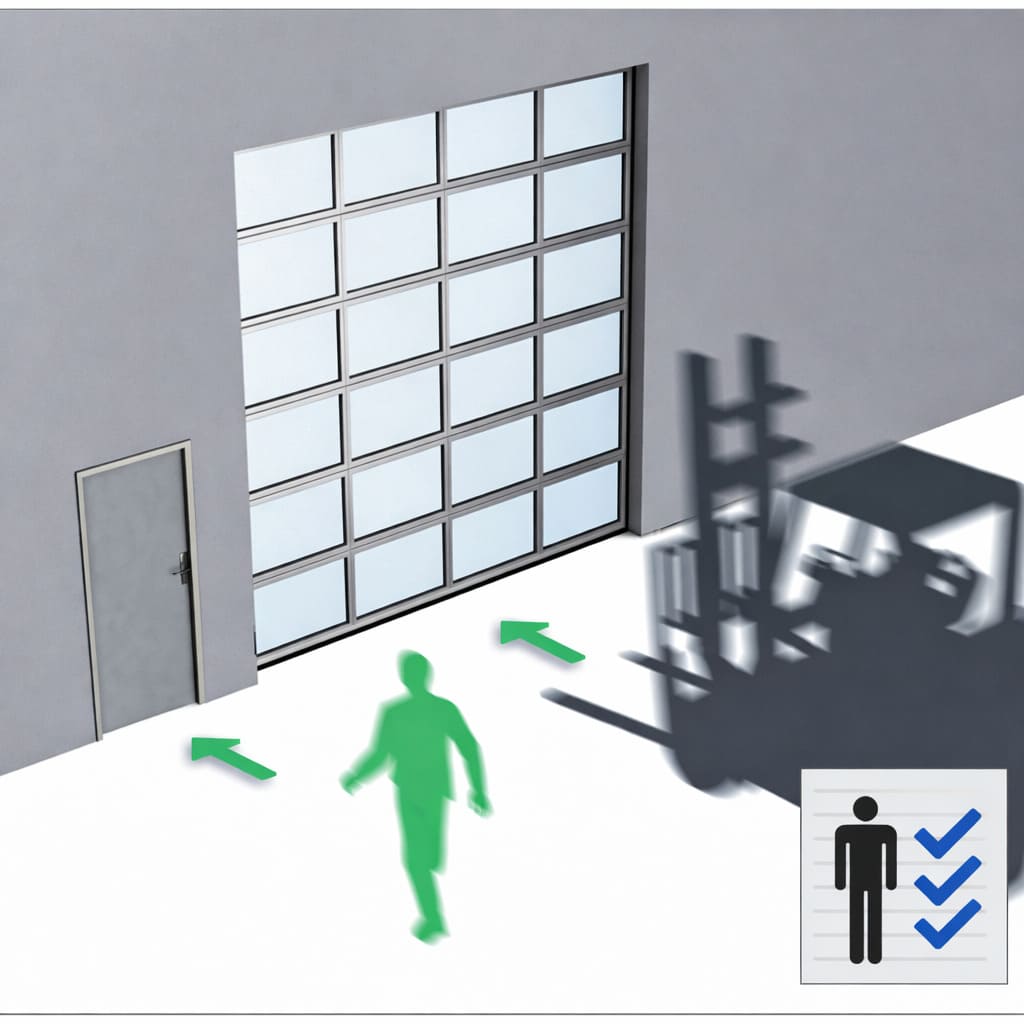

Porte pedonali e portoni per il traffico separato di persone e merci.

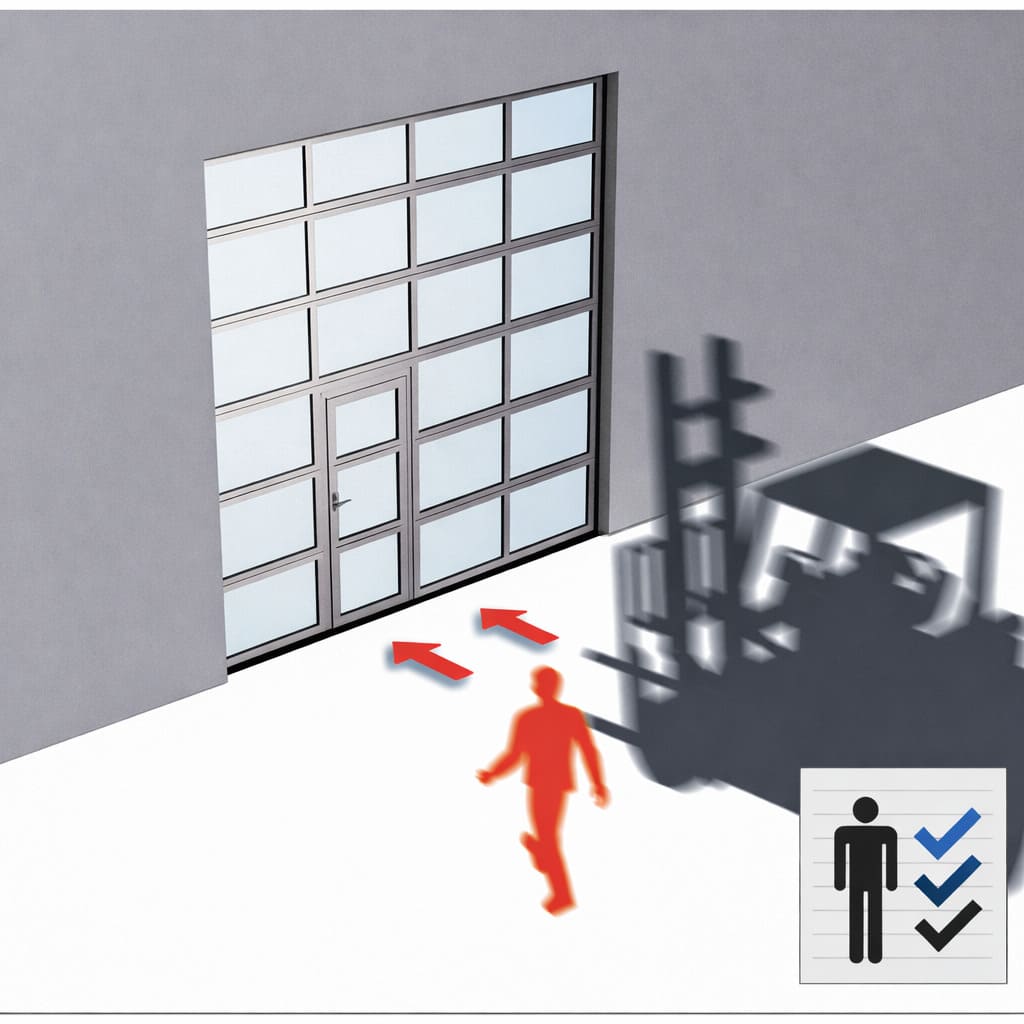

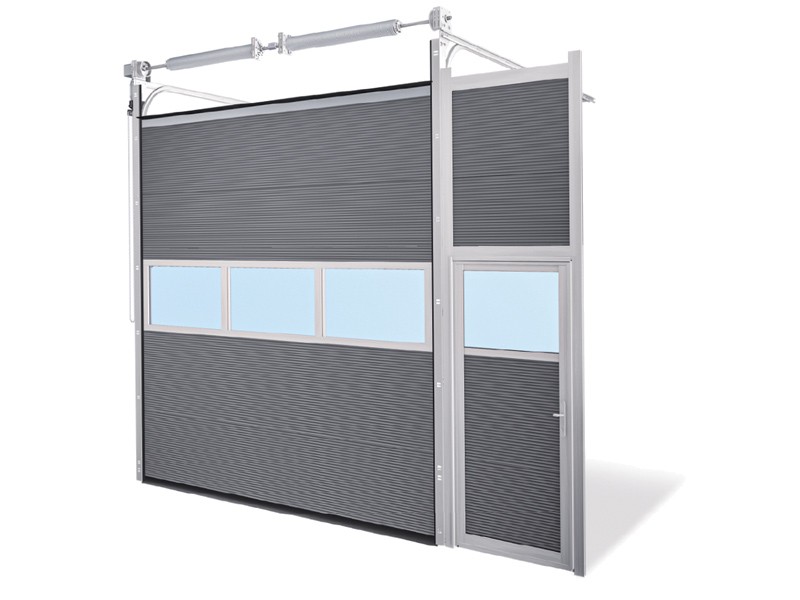

Porte pedonali e portoni per il traffico separato di persone e merci, ma nella stessa apertura strutturale.

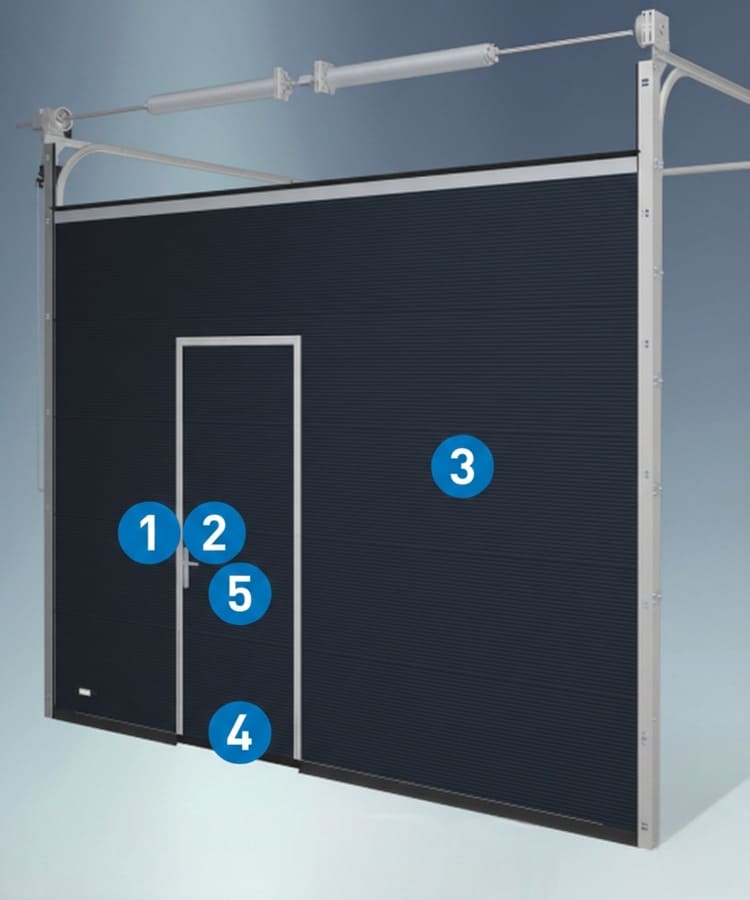

Porta pedonale per persone, integrata nel portone sezionale per il traffico merci.

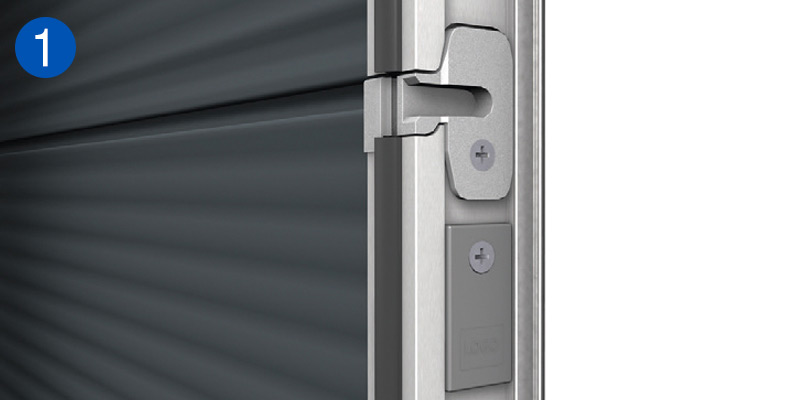

INTERRUTTORE PORTA INTEGRATO
L’interruttore della porta pedonale, installato sotto l’alloggiamento del perno, è un dispositivo di sicurezza integrato che impedisce l’azionamento del portone sezionale quando la porta pedonale è aperta.

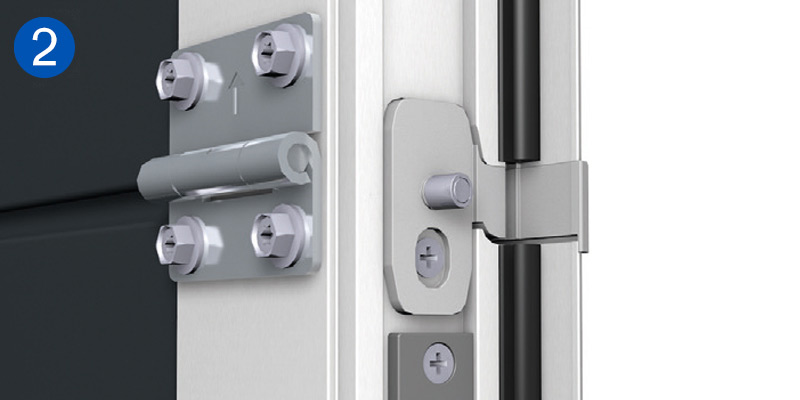

PERNI DI STABILIZZAZIONE
I perni di stabilizzazione mantengono la porta pedonale perfettamente in asse, evitando cedimenti nel tempo e garantendo una chiusura sempre precisa. Allo stesso tempo, contribuiscono a una sigillatura ottimale tra porta pedonale e portone. Nei portoni elettrici, il contatto magnetico dell’interruttore della porta pedonale è posizionato sotto l’alloggiamento del perno.

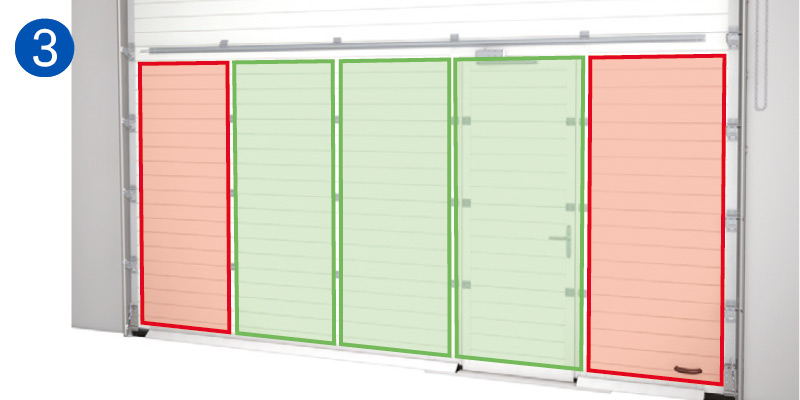

POSIZIONAMENTO
La porta pedonale non può essere installata nelle zone più esterne del portone sezionale, poiché ciò ne comprometterebbe la stabilità. La figura evidenzia le aree in cui l’inserimento è consentito e quelle in cui non è possibile. Le porte pedonali possono essere integrate in portoni sezionali con larghezza massima del pannello pari a 6.000 mm.

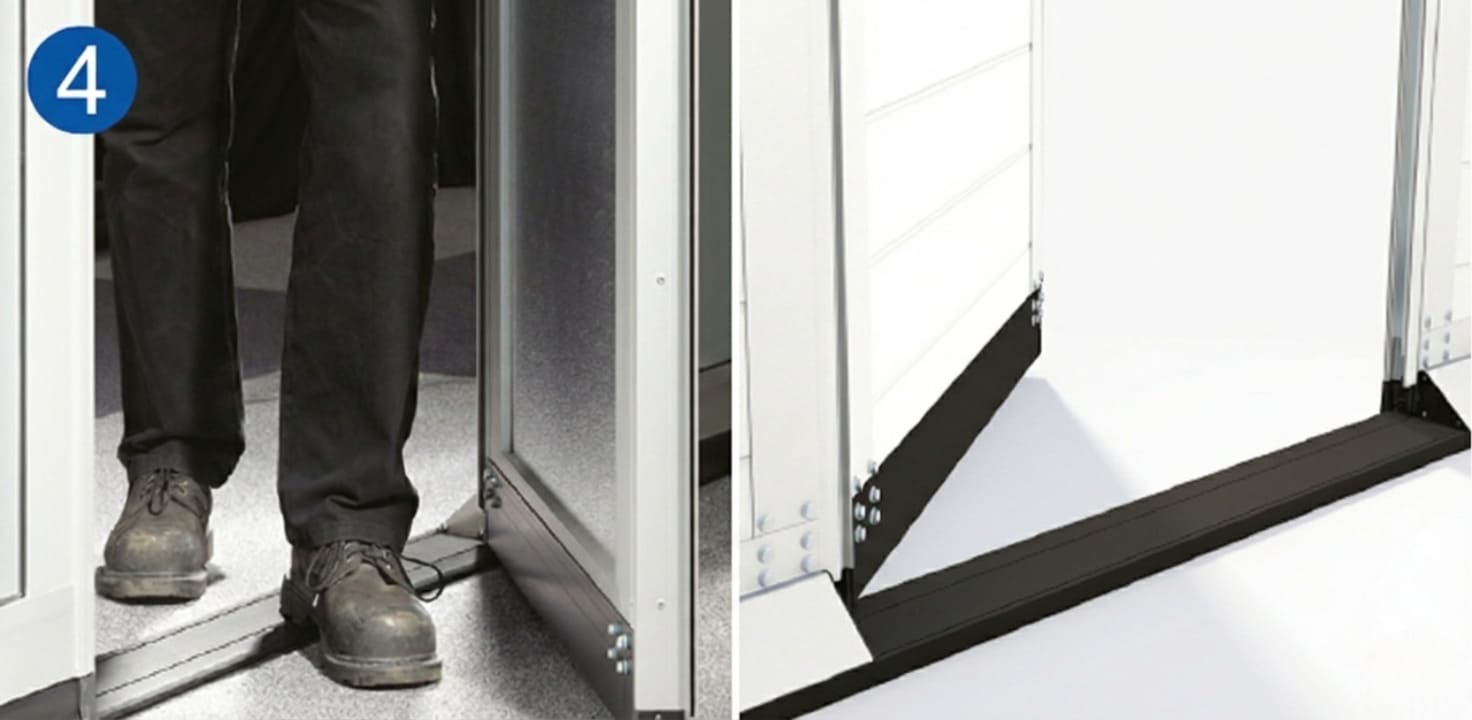

VERSIONE A BASSA SOGLIA 16 MM
La soglia per porte a battente è disponibile con un'altezza di soli 16 mm e una larghezza di 111 mm. Una soglia con questa altezza ridotta è conforme alle linee guida nazionali per le vie di fuga in determinate condizioni.

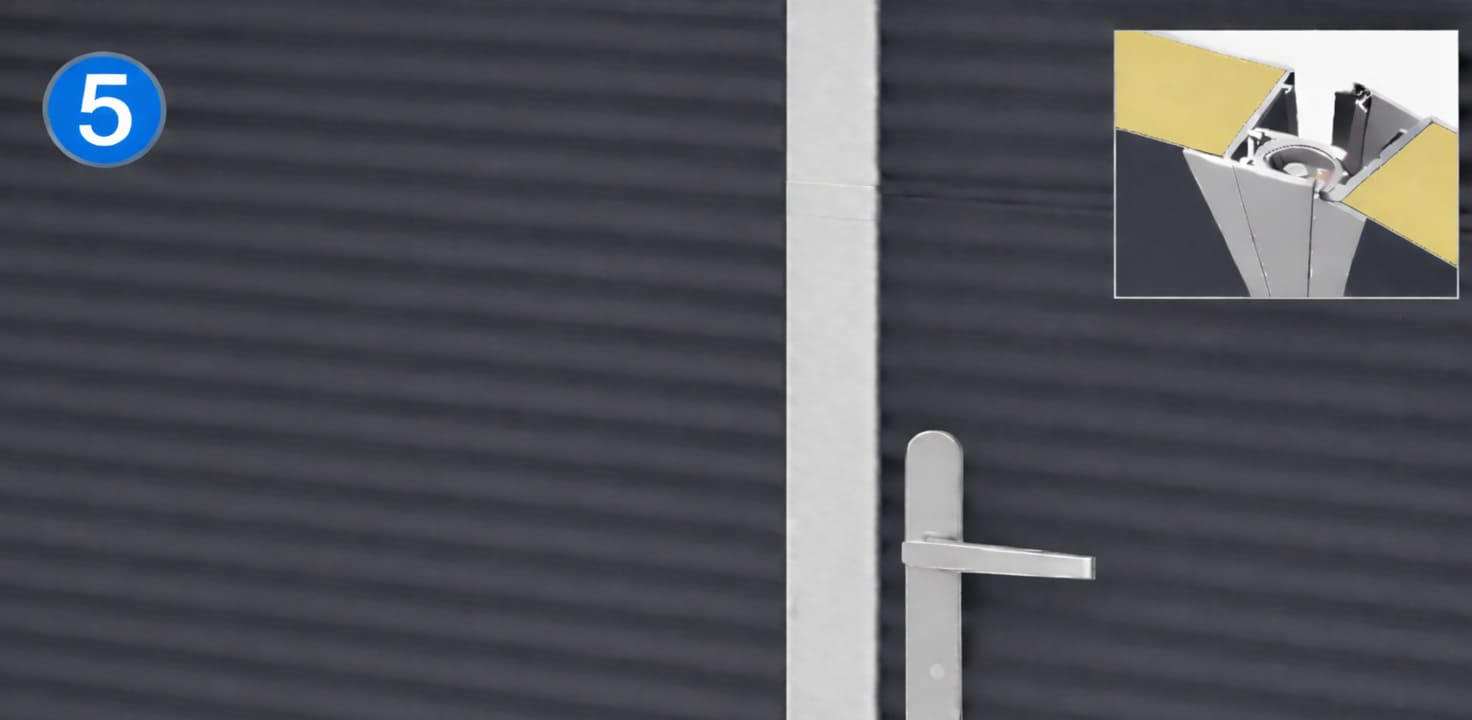

DESIGN OTTIMIZZATO
Il design della porta pedonale è stato ottimizzato in ogni dettaglio. Ad esempio, il sistema di cerniere integrate è inserito direttamente nel portone sezionale, così da non lasciare fissaggi visibili all’esterno e ottenere un risultato più pulito. Di serie, i profili della porta pedonale sono in alluminio e possono quindi distinguersi dal pannello in base alla colorazione scelta. Su richiesta, i profili possono essere verniciati nello stesso colore del portone, creando un insieme più uniforme e coerente tra pannello e porta pedonale.

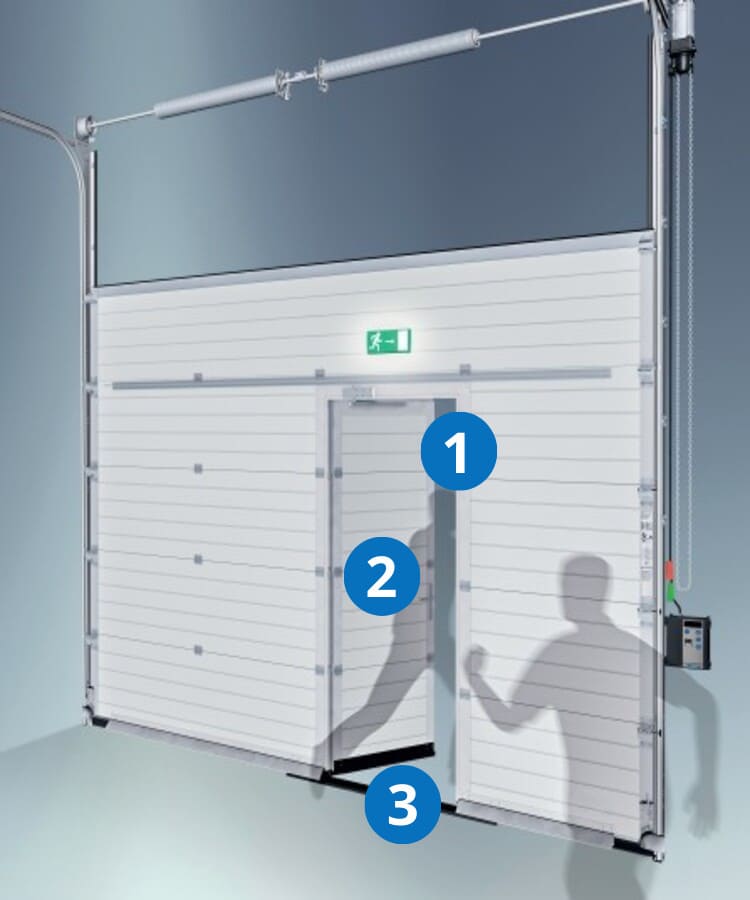

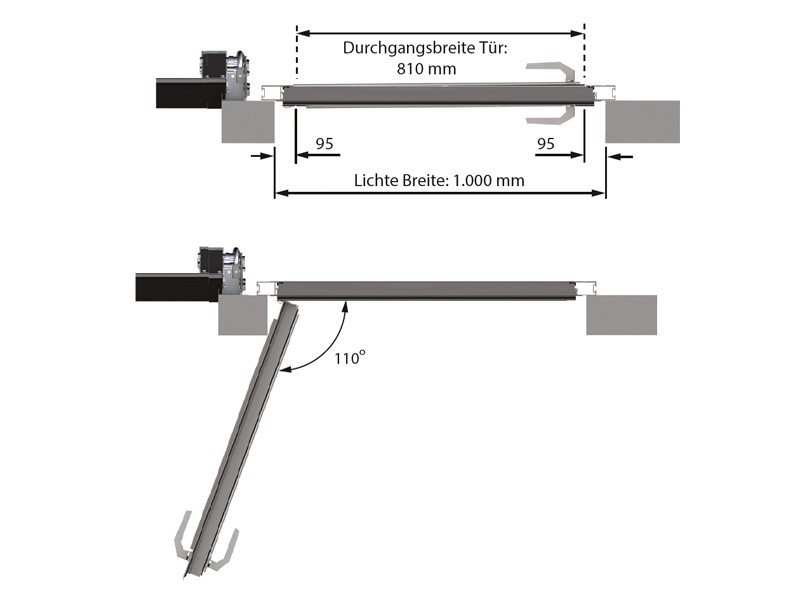

ALTEZZA E LARGHEZZA DELLA PORTA
Se la porta pedonale integrata deve fungere da uscita d’emergenza, deve rispettare larghezze e altezze minime previste dalle normative locali o nazionali. Le dimensioni standard dipendono dalla configurazione, ma possono essere adattate fino a un massimo di 940 mm di larghezza e 2.250 mm di altezza. In ogni caso, è necessario verificare i requisiti con le autorità competenti.

SERRATURA ANTIPANICO
Le porte pedonali utilizzate anche come uscite d’emergenza devono essere dotate di serratura antipanico, disponibile in diverse versioni. Questo tipo di serratura consente lo sblocco immediato dall’interno tramite la maniglia, in qualsiasi momento, anche quando la porta risulta chiusa a chiave.

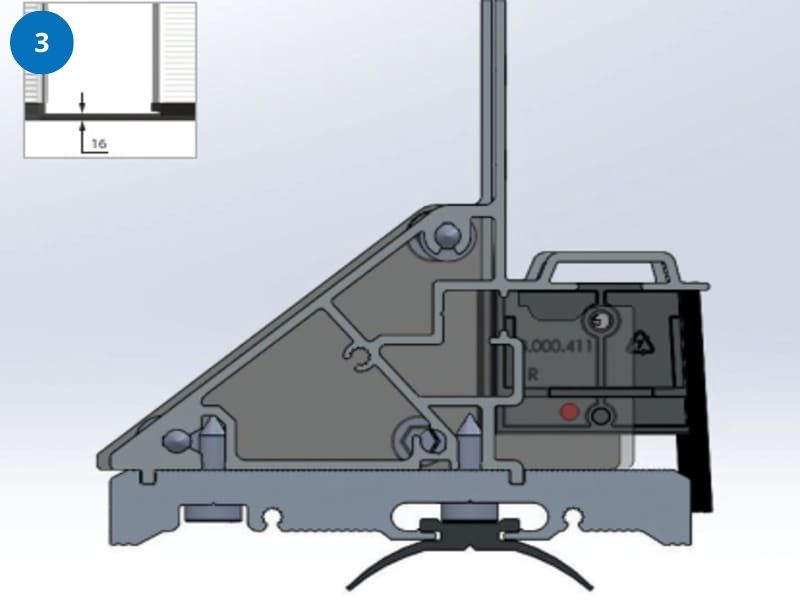

VERSIONE CON SOGLIA RIBASSATA DA 16 MM
In determinate situazioni, la soglia della porta pedonale deve rispettare le direttive nazionali previste per le uscite d’emergenza. Per rispondere a questi requisiti, Novoferm ha sviluppato una soglia dedicata a basso profilo, con altezza ridotta di soli 16 mm e larghezza di 111 mm.

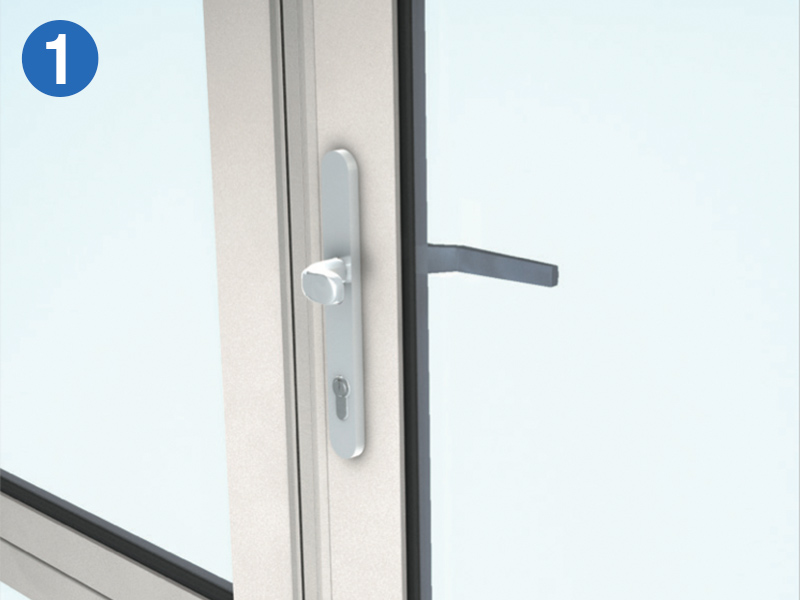

SERRATURA ANTIPANICO CON FUNZIONE ANTIPANICO TIPO "E"
La porta è dotata di maniglia o barra a spinta interna e pomello fisso esterno. Anche a porta chiusa a chiave, l’apertura dall’interno è sempre possibile tramite funzione antipanico della serratura, mentre dall’esterno si apre con la chiave.

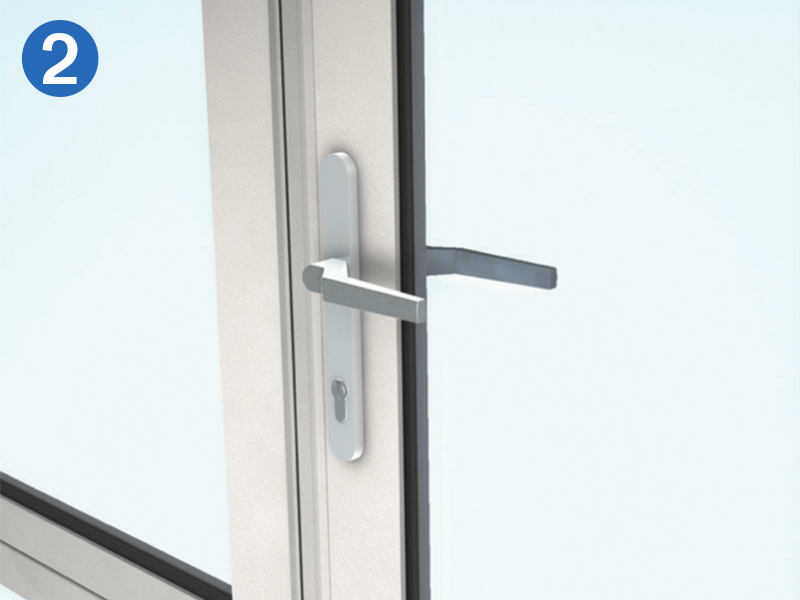

SERRATURA ANTIPANICO CON FUNZIONE ANTIPANICO TIPO "B"
La porta è dotata di maniglie su entrambi i lati. Quando è bloccata, si apre sempre dall’interno tramite funzione antipanico, mentre la maniglia esterna è disattivata. Ruotando la chiave fino a fine corsa si attiva la modalità normale, con apertura possibile da entrambi i lati. Richiudendo con la chiave si ripristina la funzione antipanico.

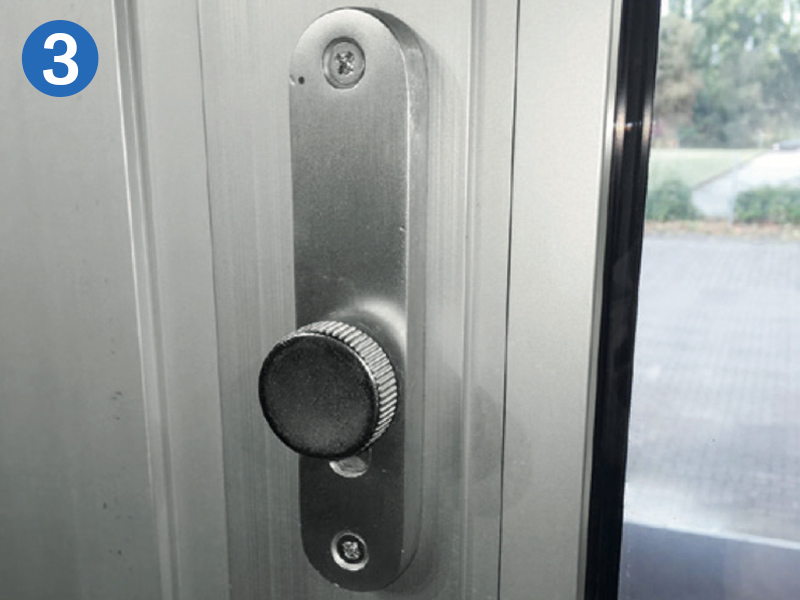

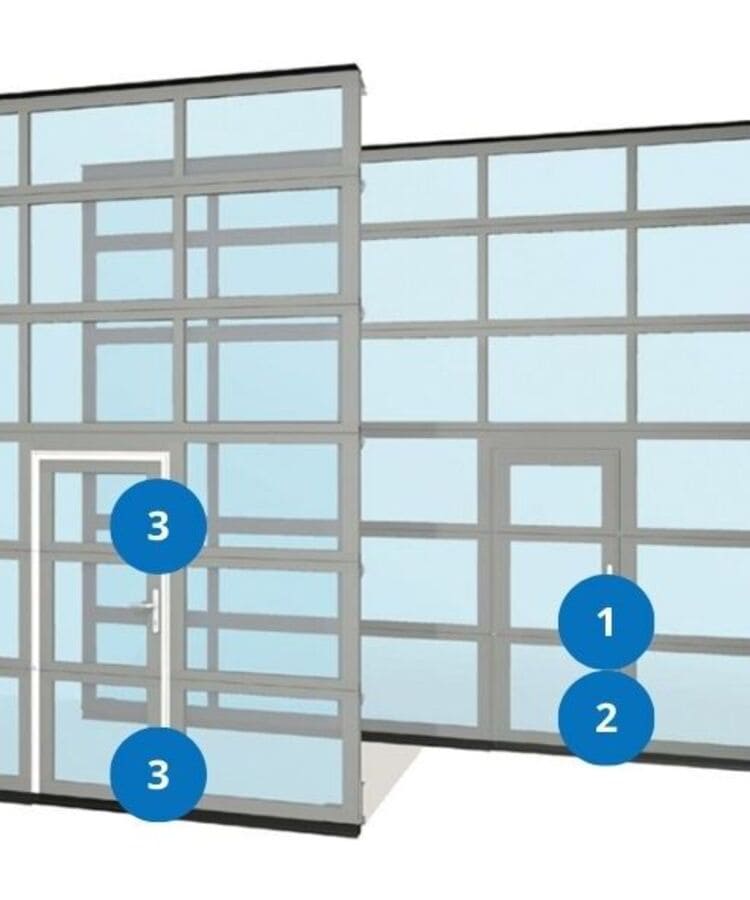

SERRATURE AGGIUNTIVE
Come protezione aggiuntiva è possibile installare due serrature di sicurezza supplementari, una nella sezione superiore e una in quella inferiore della porta. Tutte le serrature a cilindro possono essere azionate con un’unica chiave. Inoltre, le serrature supplementari sono dotate di maniglie, così da poter essere aperte anche senza chiave.

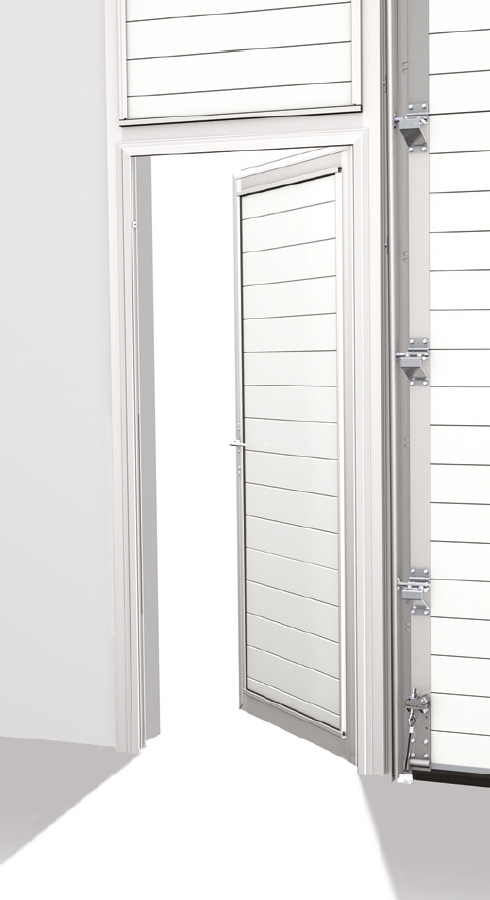

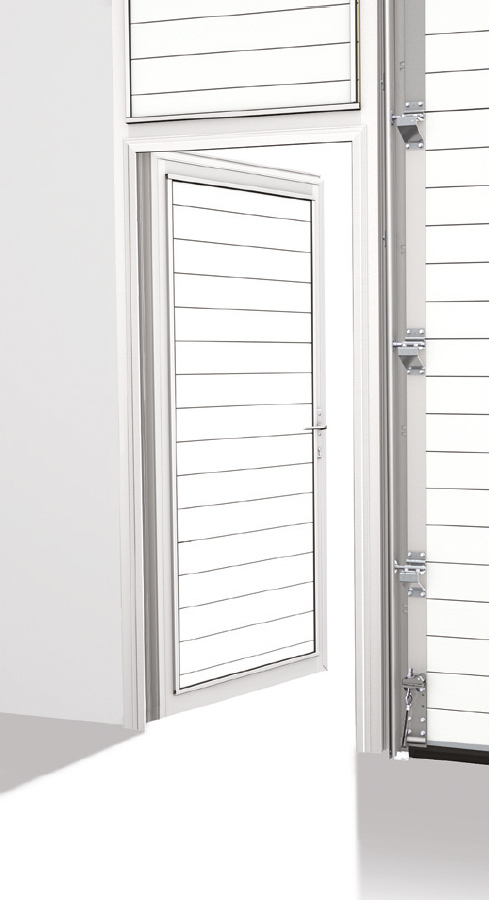

DIN a destra

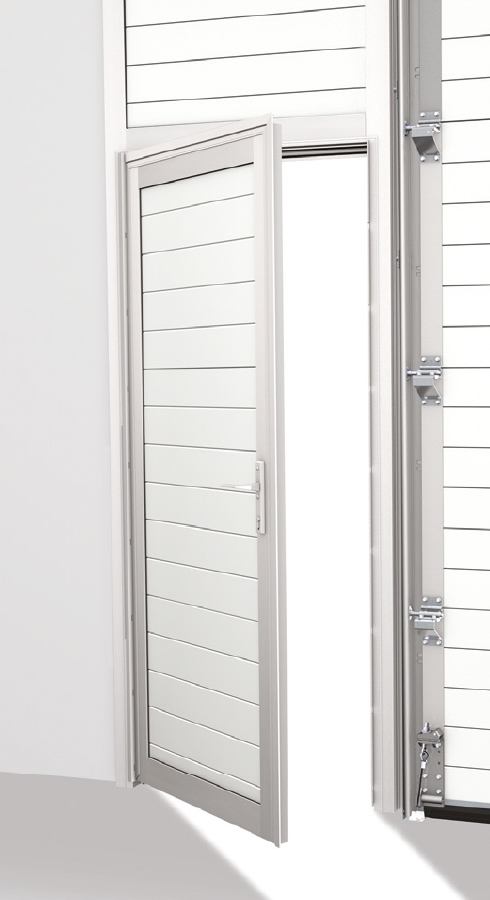

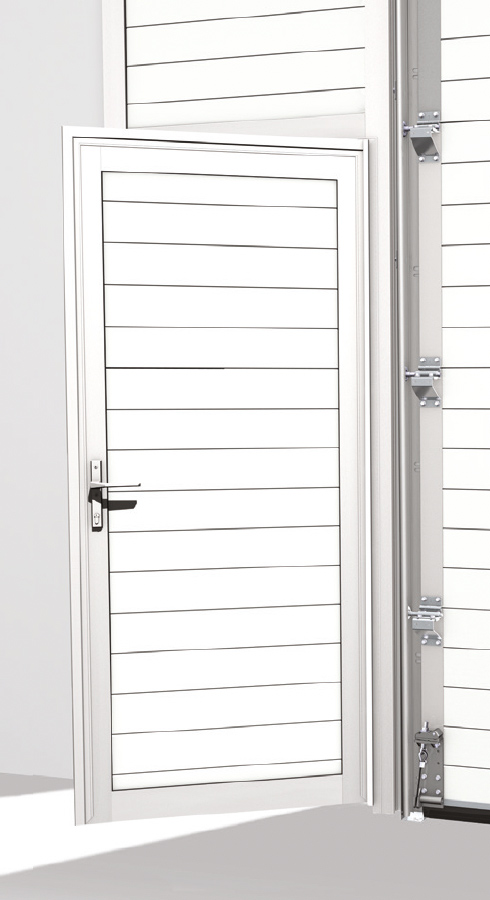

DIN a sinistra

DIN a sinistra

DIN a destra
