SISTEMI DI GUIDE E DOTAZIONI

I nostri portoni sezionali sono dotati di sistemi all’avanguardia, in costante evoluzione, progettati per garantire sicurezza, affidabilità e prestazioni durature. Soluzioni tecniche e componenti di qualità assicurano un funzionamento efficace nel tempo, riducendo l’usura e semplificando l’utilizzo quotidiano.

Le diverse varianti dei sistemi di guide permettono inoltre di installare il portone in quasi tutte le situazioni applicative. La scelta della configurazione dipende sempre dalle specifiche del luogo e dalle possibilità costruttive dell’edificio: per questo proponiamo sistemi di guide personalizzabili, pensati per adattarsi in modo preciso a ogni contesto installativo.

In questa sezione verranno illustrati in modo chiaro il principio di funzionamento, i principali meccanismi e la gamma di accessori e dotazioni disponibili, così da comprendere come configurare il prodotto in base alle diverse esigenze applicative.

PANORAMICA DEI SISTEMI DI GUIDE

T 240

SISTEMA CON ARCHITRAVE RIBASSATO GRUPPO MOLLE POSTERIORE
A = 240 mm
B = altezza libera + 1.000 mm
Larghezza max. 6.500 mm

T 340

SISTEMA DI ARCHITRAVE RIBASSATO
A = 340 mm
B = altezza libera + 750 mm
Larghezza max 6.500 mm

T 450

SISTEMA STANDARD
A = 430 - 510 mm
B = altezza libera + 650 mm

T 400 HF

GUIDE PARZIALMENTE VERTICALI CON GRUPPO MOLLE RIBASSATO + PROFILO PORTANTE IN ACCIAIO
A = sistema di sollevamento + 200 mm
B = altezza libera - sollevamento + 600 mm
Larghezza max. 4.500 mm
Sollevamento necessario min. 1.450 mm

T 400

GUIDE PARZIALMENTE VERTICALI
A = sistema di sollevamento + 400 mm
B = altezza libera - sollevamento + 600 mm

T 500

GUIDE VERTICALI
A = altezza libera + 560 mm

T 500 HF

GUIDE VERTICALI CON GRUPPO MOLLE RIBASSATO + PROFILO PORTANTE IN ACCIAIO
A = altezza libera + 400 mm
Larghezza max. 4.500 mm

T 400 DS

GUIDE PARZIALMENTE VERTICALI CON GRUPPO MOLLE RIBASSATO
A = sistema di sollevamento + 200 mm
B = altezza libera - sollevamento + 600 mm
Larghezza max. 3.200 mm
Altezza max. 3.200 mm
Sollevamento necessario min. 1.700 mm

T 400 DDE

GUIDE PARZIALMENTE VERTICALI CON GRUPPO MOLLE RIBASSATO + PROFILO PORTANTE IN ACCIAIO (PREMONTATO)
(disponibile da 9 portoni)
A = sistema di sollevamento + 200 mm
B = altezza libera - sollevamento + 600 mm
Larghezza max. 3.200 mm
Altezza max. 3.200 mm
Sollevamento richiesto min. 1.700 mm

T 500 DS

GUIDE VERTICALI CON GRUPPO MOLLE RIBASSATO
A = altezza luce + 400 mm
Larghezza max. 3.200 mm
Altezza max. 3.200 mm

T 500 DDE

GUIDE VERTICALI CON GRUPPO MOLLE RIBASSATO + PROFILO PORTANTE IN ACCIAIO (PREMONTATO)
(disponibile da 9 portoni)
A = altezza libera + 550 mm
Larghezza max. 3.200 mm
Altezza max. 3.200 mm

SISTEMI DI GUIDE

I sistemi di guide, modulari e in gran parte preassemblati, possono essere utilizzati sia sui portoni Thermo sia sui NovoLux. Tutti i sistemi di guida e i meccanismi di sospensione sono progettati e assemblati ponendo al centro qualità costruttiva e durabilità, con soluzioni pensate per garantire un funzionamento stabile e affidabile nel tempo.

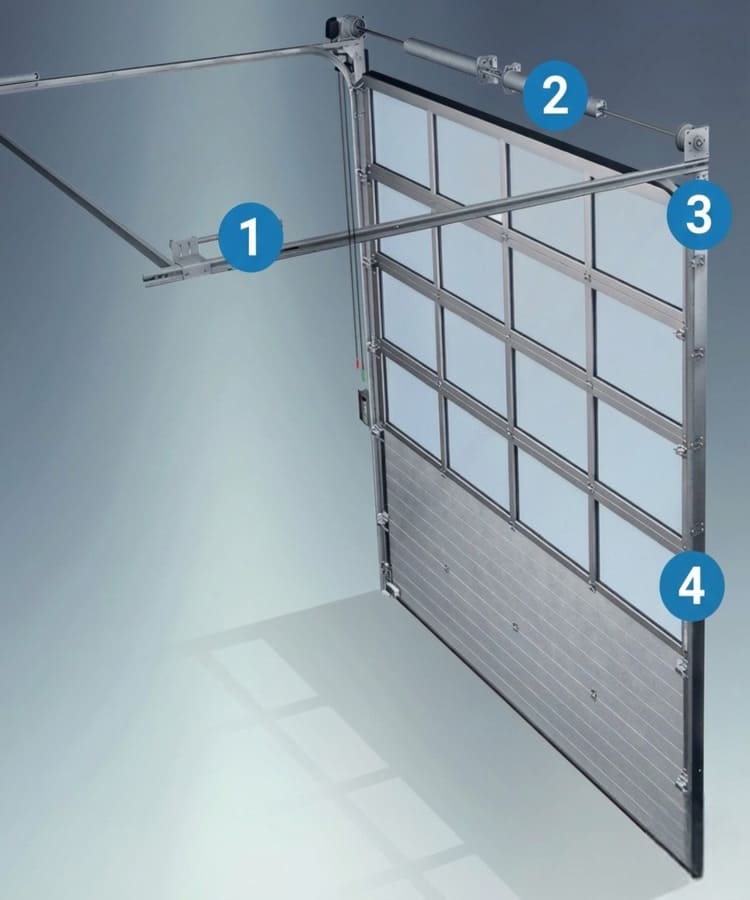

In particolare, lo schema evidenzia:

Respingente a molla: assicura la corretta battuta finale e contribuisce a una chiusura precisa e controllata.
Molle di torsione: bilanciano il peso dell’anta, favorendo uno scorrimento fluido e riducendo lo sforzo in apertura e chiusura.
Fune portante: elemento di supporto fondamentale per la movimentazione, progettato per garantire elevata sicurezza operativa.
Guide di sicurezza: limitano il rischio di scarrucolamento e mantengono l’anta in traiettoria, aumentando la stabilità durante il movimento.

Di seguito, le specifiche e le caratteristiche di ciascun elemento, così da comprendere come ogni componente contribuisca alla sicurezza, alla fluidità di movimento e alla durata complessiva del sistema.

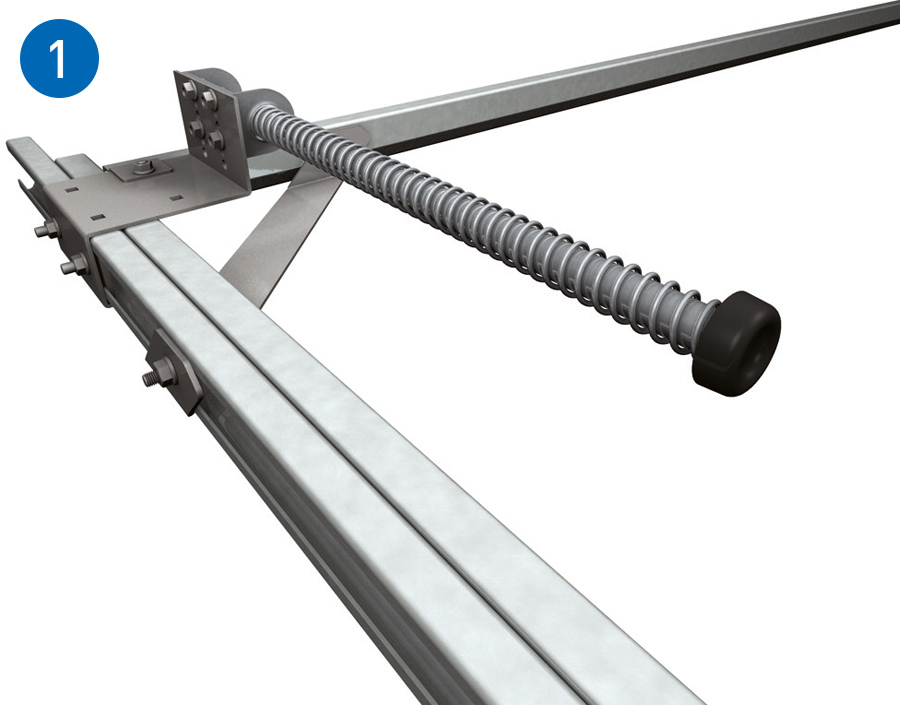

RESPINGENTE A MOLLA
Il respingente a molla, particolarmente robusto, fornisce al portone la spinta iniziale necessaria ad avviare la chiusura quando si trova in posizione orizzontale. La sua lunghezza viene dimensionata in base alla configurazione specifica del portone.

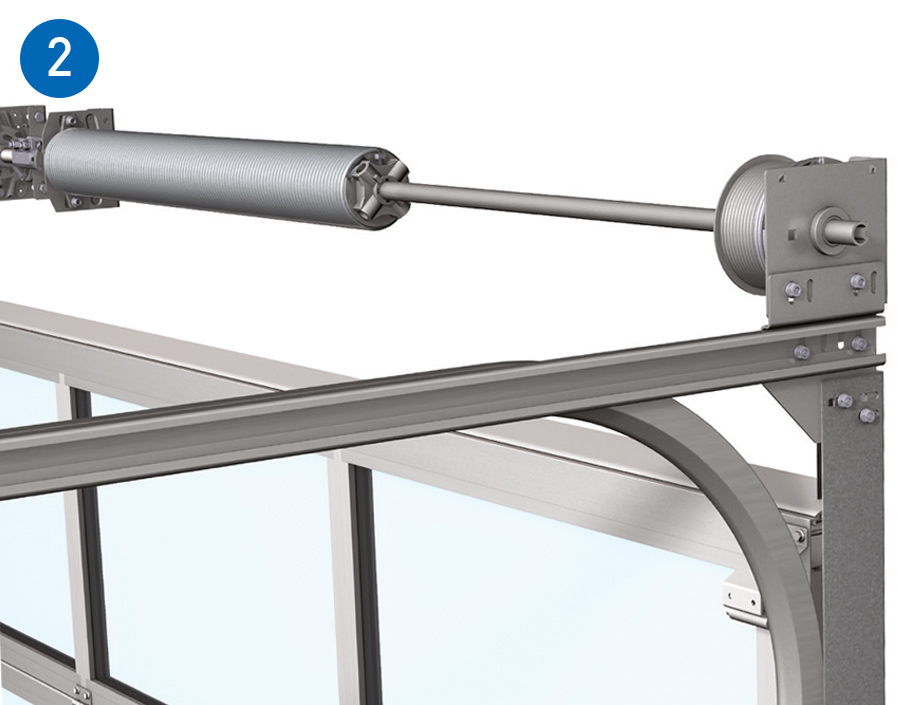

MOLLE DI TORSIONE
Di serie, le molle di torsione sono dimensionate per 30.000 cicli. Per applicazioni ad alta intensità d’uso è disponibile, in opzione, una versione maggiorata progettata per 60.000 cicli, così da mantenere nel tempo la stessa efficacia di funzionamento.

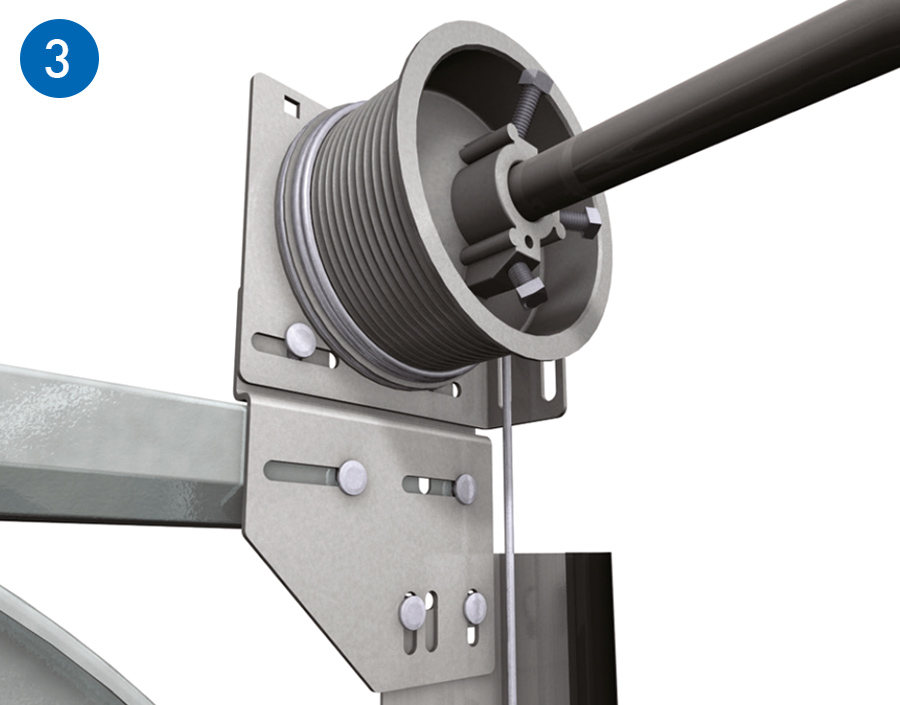

FUNE PORTANTE
Grazie al design modulare dei nostri sistemi di guide e raccordi, la fune di sostegno viene sempre mantenuta nella corretta posizione rispetto alle guide verticali. Questo contribuisce a massimizzare la sicurezza durante il funzionamento del portone.

GUIDE DI SICUREZZA
La guida di sicurezza evita lo scarrucolamento dei rulli. In più, come protezione aggiuntiva, la fune è incapsulata e mantenuta saldamente all’interno della guida. Questo accorgimento incrementa la stabilità del sistema durante la movimentazione.
