SEZIONALE DA GARAGE ISO 45
Il sezionale da garage ISO 45 è la soluzione residenziale Novoferm pensata per chi desidera un portone premium, con maggiore isolamento e ampia possibilità di personalizzazione. È realizzato con sezioni in acciaio zincato da 45 mm riempite con schiuma poliuretanica rigida priva di CFC, una costruzione a doppia parete che aumenta stabilità e contribuisce a uno scorrimento più silenzioso.
ISO 45 è progettato per aperture importanti, fino a 5.500 mm di larghezza, ed è disponibile con molle di tensione verticali oppure molle di torsione orizzontali, così da adattarsi alle diverse esigenze installative. Le lamiere sono zincate a caldo e trattate con una mano di fondo a base poliestere; anche ferramenta e guide sono zincate per ridurre il rischio di corrosione nel tempo.
Dal punto di vista estetico, ISO 45 offre un’elevata libertà di scelta, per poter adattare qualsiasi prodotto all'ambiente circostante. È possibile scegliere colorazioni Super Color oppure, con supplemento, un RAL a scelta. Per aumentare la luminosità, sono disponibili varie finestrature e sezioni vetrate. Per chi vuole un accesso pedonale senza aprire completamente il portone, ISO 45 può integrare una porta pedonale, mantenendo un buon isolamento grazie alla doppia parete isolante.
CARATTERISTICHE TECNICHE
- Per garage privati fino a 5.500 mm di larghezza
- Disponibile in quasi tutti i colori finali verniciati e RAL a scelta, nonché in tutte le superfici
- Tecnologia a molla a scelta tra sistema di molle a trazione verticale o con alberi a molla a torsione orizzontale
- Portone sezionale con un isolamento termico migliorato fino al 17%
- Antieffrazione grazie alla sicurezza testata in conformità alla classe di resistenza RC 2
- Massima sicurezza grazie alla protezione anti-trappola per le dita all'interno e all'esterno
- Possibilità di introdurre la porta pedonale
- Disponibile sistema di azionamento automatico brevettato
SICUREZZA
I portoni sezionali da garage ISO 20 e ISO 45 con larghezza fino a 3.000 mm e altezza di 2.500 mm (liscio) sono disponibili con un sistema di molle a tensione verticale.
Con ISO 70, questo è possibile solo fino a 3.000 mm (larghezza) e 2.375 mm (altezza). Con una larghezza di battuta di soli 80 mm per lato, queste porte sono ideali anche per i progetti di ristrutturazione.
I nostri prodotti sono equipaggiati con dispositivi che garantiscono l'utilizzo in sicurezza.
1. PULEGGIA DI RINVIO
Le molle di tensione sono alloggiate e protette all’interno della guida, così da evitare possibili interferenze provenienti dai lati del portone sezionale. I cavi in acciaio scorrono inoltre in una puleggia di rinvio schermata da un carter a U, che contribuisce a una maggiore protezione e affidabilità del sistema.
2. GANCIO PER CAVI IN ACCIAIO
Il nuovo gancio per cavo in acciaio è fornito con supporto cavo e aumenta la sicurezza, garantendo uno scorrimento più stabile e controllato delle sezioni all’interno del telaio.
3. ATTACCO CINGHIA DENTATA INTEGRATO
La nuova conformazione della guida orizzontale integra un attacco dedicato per la cinghia del motore NovoPort Speed. Inoltre, il dispositivo di tenuta facilita le operazioni di manutenzione, rendendole più semplici e rapide.
4. PACCHETTO MOLLE VERTICALI
I portoni sezionali con molle possono essere equipaggiati con un pacchetto molle in configurazione verticale, alloggiato all’interno della guida. Questa soluzione aumenta stabilità e sicurezza e riduce l’ingombro sull’architrave.
5. NOVOPORT SPEED, UNICO E FLESSIBILE
Il motore NovoPort Speed viene scelto per la praticità d’uso e per la particolare tipologia di installazione. A differenza dei tradizionali motori a traino, non viene fissato a soffitto, ma installato lateralmente, a destra o a sinistra, sulla parete del garage. Integrato nella guida laterale della porta, lascia il soffitto completamente libero da ingombri.
6. ANTISCHIACCIAMENTO INTERNO ED ESTERNO
La speciale costruzione delle sezioni e delle cerniere è progettata per prevenire infortuni, evitando il rischio di schiacciamento delle dita durante il movimento del portone.
7. TELAIO ANGOLARE E GUIDA PER I CAVI INTERNI
Il telaio angolare evita il contatto tra il manto della porta e il telaio. Inoltre, i cavi di sospensione sono alloggiati all’interno, riducendo al minimo il rischio di infortunio.
ASPETTI CHIAVE
- Installazione semplice con altezza complessiva ridotta
- Semplice regolazione della molla
- Guide orizzontali più corte (meno spazio richiesto)
- Basso requisito di architrave come standard
PRESTAZIONI E DOTAZIONI
ISOLAMENTO TERMICO

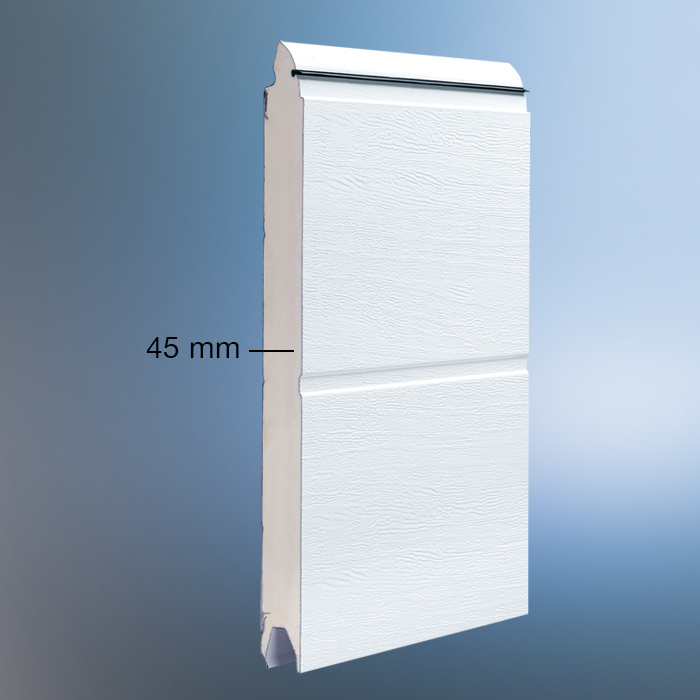

ISOLAMENTO TERMICO ISO 45
Questo schema mette in evidenza le soluzioni costruttive che migliorano tenuta, isolamento e finitura del portone. Una guarnizione supplementare (1) nella testa del profilato aumenta la chiusura, mentre i nuovi profilati d’acciaio ottimizzati (2) sono realizzati esclusivamente con struttura sandwich a doppia parete a separazione termica e con spessore di 45 mm (3). La separazione termica tra involucro esterno e interno contribuisce a ridurre al minimo le dispersioni di calore (4), ulteriormente limitate dalla guarnizione isolante aggiuntiva tra le sezioni, pensata per incrementare ancora le prestazioni. Il tutto è completato da un rivestimento esterno di alta qualità (5), disponibile in migliaia di combinazioni di colori, superfici e motivi, per una personalizzazione ampia e coerente con lo stile dell’edificio.
SICUREZZA
SISTEMA DI EFFRAZIONE RC 2
La sicurezza di un garage non dipende solo dalla robustezza della porta, ma anche da quanto riesce a resistere ai tentativi di forzatura. I sezionali da garage Novoferm ISO 45 e ISO 70 sono progettati per offrire una struttura solida e affidabile e, per chi desidera un livello di protezione superiore, possono essere configurati anche con soluzioni dedicate alla resistenza all’effrazione.
I sistemi di sicurezza meccanici applicati alle porte garage si dimostrano particolarmente efficaci perché rendono più difficile e più lenta l’azione di scasso: spesso il tentativo viene interrotto quando l’intruso non riesce a ottenere rapidamente un varco. In questo senso, i sezionali rappresentano scelte indicate per chi vuole aumentare la tutela del proprio garage e, di conseguenza, anche degli accessi all’abitazione.
Su richiesta, ISO 45 e ISO 70 sono disponibili anche in versioni con protezione antieffrazione certificabile, ottenibile in abbinamento a una configurazione specifica e a un’installazione conforme. In questo modo è possibile unire comfort d’uso, isolamento e una protezione più elevata contro i tentativi di intrusione, mantenendo un risultato estetico curato e coerente con il contesto residenziale.
Clicca qui per conoscere le condizioni di installazione del sistema di sicurezza RC 2.
PORTA LATERALE
PORTA LATERALE ABBINATA AL SEZIONALE
Le porte laterali per portoni sezionali sono installate accanto al portone, sulla facciata, e sono progettate per armonizzarsi perfettamente con l’estetica del sezionale da garage. Risultano particolarmente utili quando serve accedere rapidamente al garage senza aprire il portone o senza spostare l’auto, ad esempio per riporre una bicicletta, prendere attrezzi o entrare per brevi passaggi.
Dal punto di vista costruttivo, sono porte robuste e rigide, sviluppate per mantenere gli stessi standard qualitativi del sistema garage. Possono essere realizzate con profili in alluminio di alta qualità con pannello oppure come porta in acciaio, e sono dotate di chiusura a 3 punti e di protezione delle cerniere per aumentare sicurezza e affidabilità. Inoltre, per garantire continuità estetica, la porta laterale riprende lo stesso stile scelto per il sezionale, con colori, finiture e, dove previsto, le stesse finestrature. In sintesi, è una soluzione che unisce massima comodità a un risultato estetico curato nei minimi dettagli.
PORTA INTEGRATA
PORTA A BATTENTE INTEGRATA

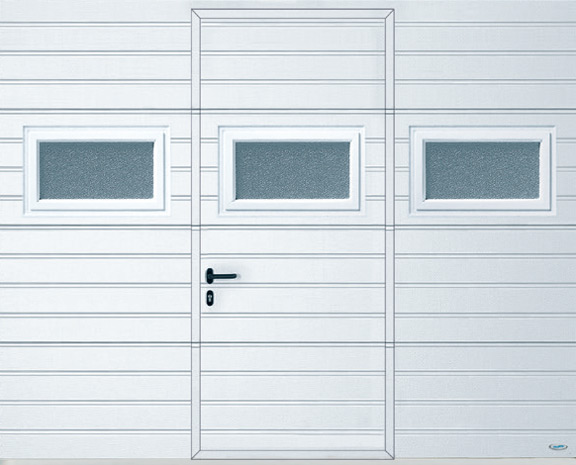

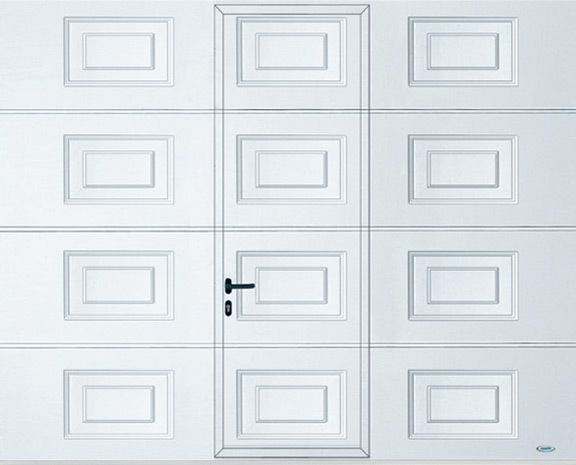

Se il garage non consente l’installazione di una porta laterale ma si desidera comunque un accesso comodo, la soluzione ideale è una porta pedonale integrata. Disponibile per tutti i portoni sezionali fino a 5 metri di larghezza, offre una pratica larghezza di passaggio di 85 cm (ridotta a 60 cm con finitura a cassettoni) e garantisce un ottimo isolamento termico grazie alla doppia parete coibentata.
SOGLIA
Il telaio del battente, abbinato alla soglia in alluminio rinforzato a sei camere, assicura elevata stabilità e riduce al minimo la flessione anche a porta aperta. La soglia in alluminio anodizzato, alta solo 24 mm, facilita il passaggio ed è adatta anche a biciclette.
CHIUSURA AUTOMATICA
La chiusura automatica è garantita dal chiudiporta aereo (per apertura verso l’esterno) o dal chiudiporta aereo invisibile (per apertura verso l’interno). Una soluzione pratica quando si hanno le mani occupate, ad esempio per spingere la bicicletta.
PROFILO SOFTLINE
L’estetica della porta è valorizzata dai profili Softline arrotondati e dalle cerniere a scomparsa. Il telaio del battente è verniciato di serie in bianco traffico, ma con un piccolo sovrapprezzo può essere realizzato anche in altri colori RAL, in tinta con il battente.
CHIUSURA MULTIPLA
Se il garage comunica con l’abitazione, è consigliato un sistema di chiusura multipunto: più punti di blocco sull’anta, azionabili centralmente dall’interno e dall’esterno tramite cilindro profilato. È di serie sulle porte a battente con apertura verso l’interno.

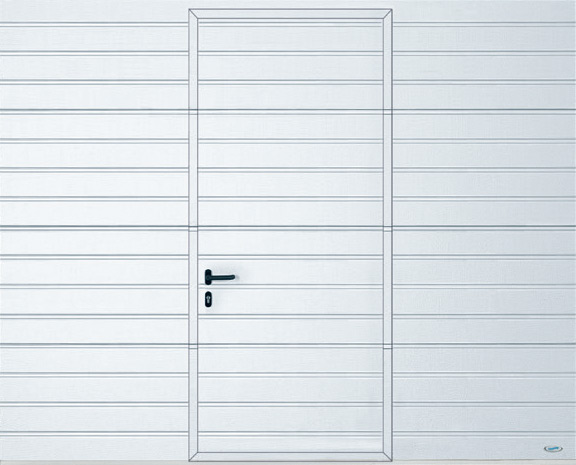

FINITURE PER PORTE A BATTENTE

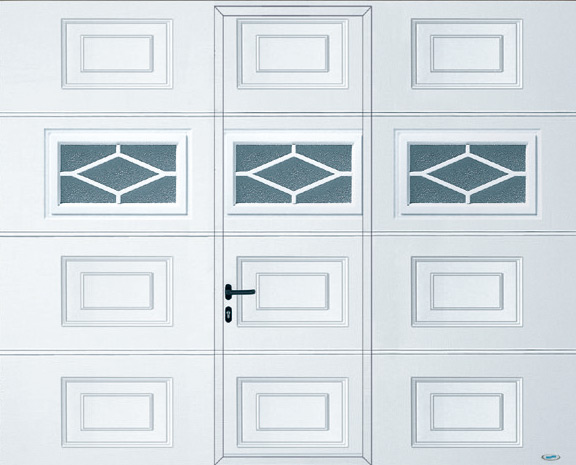

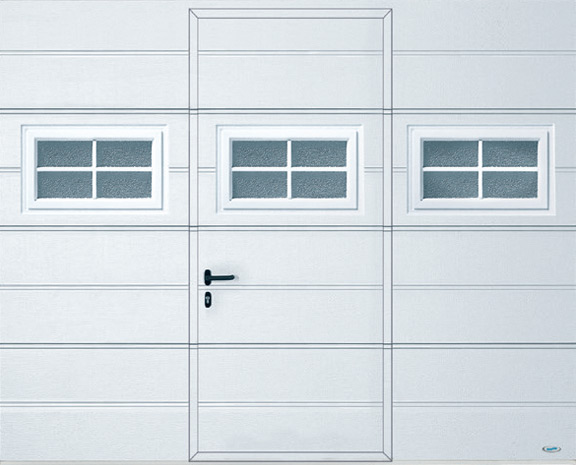

FINESTRATURE PER PORTE A BATTENTE
MOLLE
TECNOLOGIA A MOLLA
I nostri portoni sezionali sono disponibili con molle a trazione verticale (vertical tension spring) oppure con robusti alberi a molle di torsione. Rispetto ai modelli con isolamento da 20 mm, le versioni con isolamento da 45 mm e da 70 mm possono essere equipaggiate, con un piccolo sovrapprezzo, con alberi a molle di torsione dotati di protezione contro la rottura della molla esente da manutenzione, testata secondo DIN EN 12604. Per dimensioni superiori, le molle di torsione sono previste di serie: in questo modo, anche in caso di rottura, il portone resta trattenuto in sicurezza e può essere sollevato nuovamente.
PERSONALIZZAZIONI E ATTREZZATURE
FINITURE
Le illustrazioni mostrano una porta sezionale con dimensioni di 2.500 x 2.125 mm e per i garage doppi le dimensioni del battente di 4.500 x 2.125 mm. Altre dimensioni di porte possono differire dall'illustrazione.
* Disponibile solo con superficie strutturata Satin white e Satin grey.
SUPERFICI

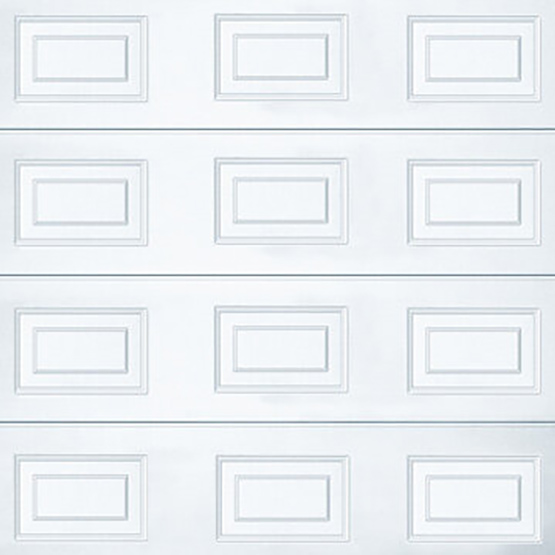

SUPERFICI STANDARD
SUPERFICI EFFETTO LEGNO
SUPERFICI SATINATE

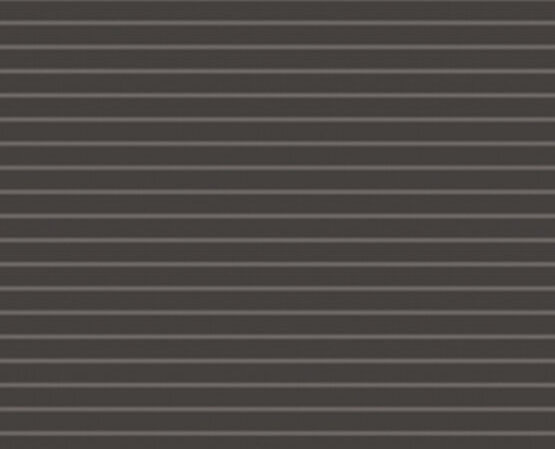

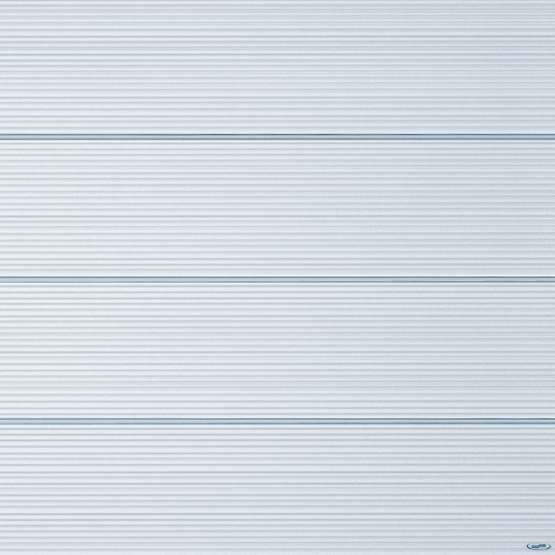

SUPERFICI PER MICROLINE
COLORAZIONI
COLORAZIONE STANDARD
COLORAZIONI SUPERCOLOR

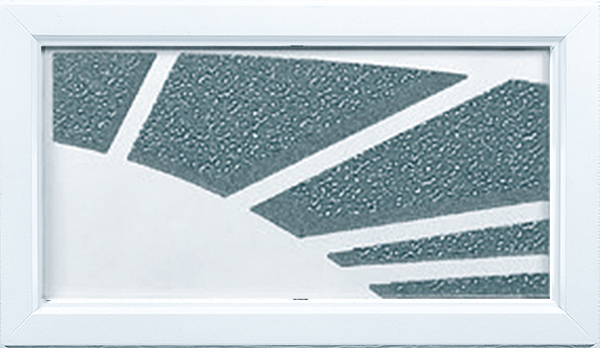

FINESTRATURE

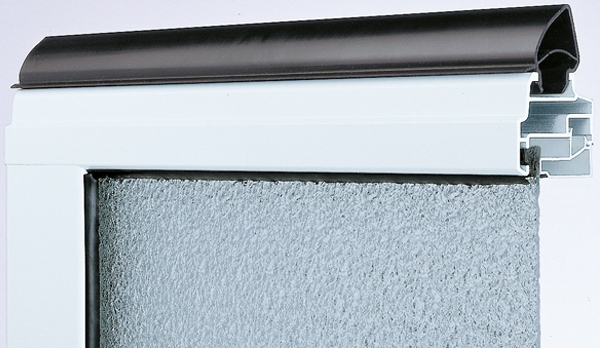

FINESTRATURE

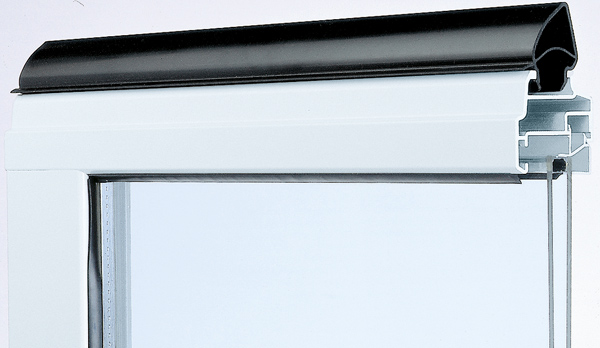

Specifiche:
- Dimensioni finestrature: interno 392 x 192 mm, esterno 460 x 260 mm.
- Spessore: 25 mm, doppia lastra in vetro acrilico.
Disponibili con vetratura trasparente o satinata.

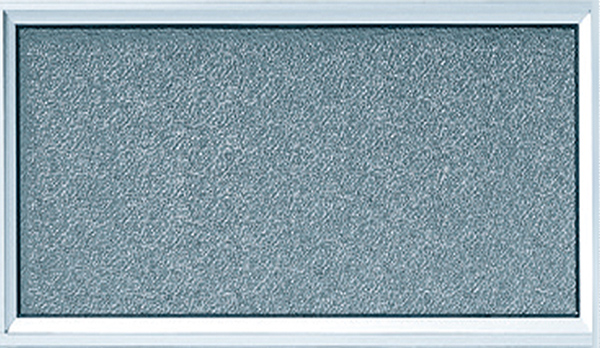

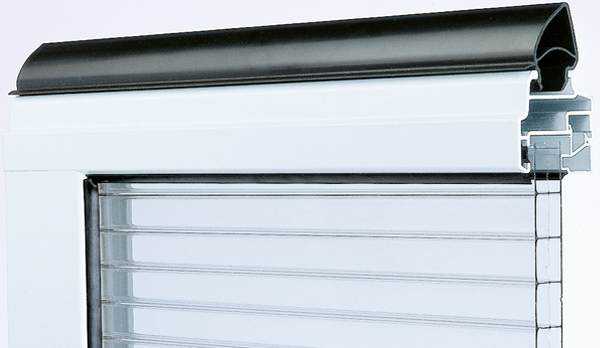

SEZIONE VETRATA
OBLÒ
Specifiche:
- L'oblò quadrato è disponibile solo su finiture a doghe strette, larghe e sezione intera.
- L'oblò circolare è disponibile solo su finiture a doghe larghe e sezione intera.
- Non è possibile l'inserimento di oblò in caso di porta pedonale.
MANIGLIE
MANIGLIE PERSONALIZZABILI
Le nostre maniglie offrono un’elevata possibilità di personalizzazione, dalla scelta del materiale alle finiture e ai colori. In alternativa, per chi preferisce una soluzione essenziale ma sempre efficace, è disponibile anche la versione in acciaio inox, ideale per un risultato pulito e durevole nel tempo.
MOTORIZZAZIONE
Novoferm consiglia di abbinare una porta garage ad un motore, perché oggi una nuova chiusura non deve essere solo esteticamente curata, ma anche comoda e facile da usare. Con un azionamento elettrico, l’apertura e la chiusura diventano immediate: basta la pressione di un pulsante tramite radiocomando o, in base alla configurazione, eliminando gli inconvenienti delle manovre quotidiane.
Tutti i sistemi di automazione sono testati in combinazione con le porte Novoferm, per garantire la massima affidabilità funzionale e una lunga durata nel tempo. Inoltre, grazie al pratico sblocco di emergenza, l’accesso al garage è sempre possibile anche in caso di mancanza di corrente.
I nostri prodotti:
Montaggio
INSTALLAZIONE DI UN SEZIONALE DA GARAGE
Il seguente video illustra, passo dopo passo, l’installazione dei portoni sezionali Novoferm. I contenuti video sono un supporto alle istruzioni di installazione, uso e manutenzione e non le sostituiscono. L’installazione deve essere eseguita da personale specializzato e qualificato.
Animazioni e video dettagliati sui vantaggi, sull’installazione e sulla programmazione dei portoni sezionali da garage Novoferm sono disponibili sul canale YouTube di Novoferm.
https://www.youtube.com/NovofermVideos
