Porte a scorrimento rapido per esterni

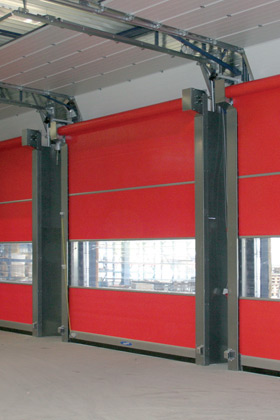

SPEEDROLLERS PER ESTERNI
SpeedRollers per esterni sono progettati per essere montati sulla facciata di un edificio. Questo può essere fatto all'interno, ma anche all'esterno della facciata.

Quale sia la porta più adatta alla vostra situazione dipende da molti fattori. In primo luogo, le dimensioni e la pressione del vento nel passaggio.

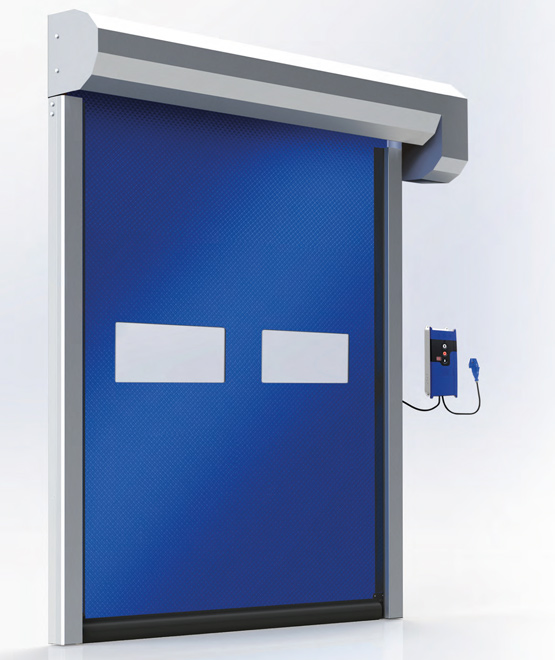

SpeedRoller NovoZip CLASS 3

PORTA A SCORRIMENTO RAPIDO AUTORIPARABILE, ANCHE PER ESTERNI

Lo SpeedRoller NovoZip autoriparante è la soluzione ideale per aperture fino a 20,25 m² e per un uso intensivo. La funzione di auto-riparazione del binario autolubrificante riduce le interruzioni e garantisce un ritardo minimo nel processo di produzione.

NovoZip è un divisorio rapido e facile da usare, che garantisce un'ottima esclusione delle correnti d'aria e un'ottima climatizzazione.

Ciò si traduce in un significativo risparmio energetico.

I vantaggi in sintesi

Dati tecnici	NovoZip
Superficie massima (L x H)	20.25 m²
Larghezza massima (L)	4,500 mm
Altezza massima (H)	4,500 mm
Carico minimo del vento in Beaufort	11 Bft
Classe di carico massimo del vento - EN 12424	3 *
Velocità di apertura con controllo di frequenza	2.0 m/s
Velocità di chiusura con controllo di frequenza	0.5 m/s
Spessore del telo della porta	1.0 mm
Peso del telo Classe M2	900 gr/m²
Peso del telo (opzione)	1,050 gr/m²
Adatto come porta esterna	Yes

* In base alla configurazione

20.25 m²
Superficie massima
L x H = 4,500 x 4,500 mm

3 [min. 11 Bft]
Max. Classe di carico del vento
in conformità alla norma EN 12424

2.0 m/s
Velocità massima di apertura
con controllo di frequenza

APPLICAZIONE

• SUPERMERCATI

• INDUSTRIA ALIMENTARE

• LABORATORI

• INDUSTRIA

CARATTERISTICHE

Binario di guida con sistema di cerniere e barra inferiore FlexEdge

RESISTENTE AL VENTO
fino ad almeno 11 Bft. Classe 3 secondo EN12424
AUTORIPARANTE
il telo della porta rientra automaticamente nei binari dopo una collisione
SILENZIOSO
il telo della porta è composto da un unico pezzo ed è quindi praticamente privo di rumori.
SICURO
dotato di serie di una barriera fotoelettrica di sicurezza e di una barra inferiore FlexEdge morbida
ROBUSTO
le guide in acciaio guidano il telo della porta in tessuto plastico rinforzato con poliestere
SENZA CORRENTI D'ARIA
la tecnologia di chiusura a cerniera garantisce una buona tenuta alle correnti d'aria, così come la guarnizione in gomma.
INSTALLAZIONE
in tutti i passaggi fino a 20,25 m² dell'edificio e sul lato interno della facciata esterna

SpeedRoller NovoZip CLASS 3: I dettagli

PORTA A SCORRIMENTO RAPIDO AUTORIPARABILE, ANCHE PER ESTERNI

Standard:

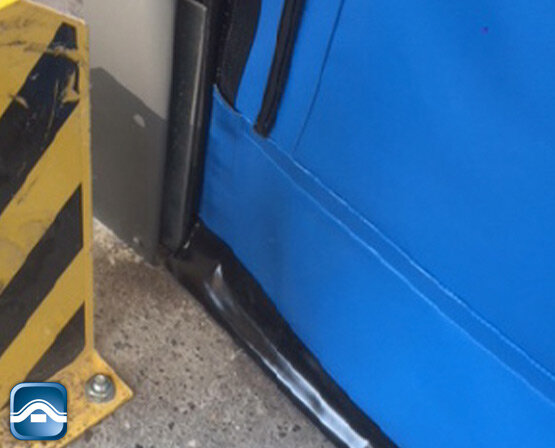

Barra inferiore FlexEdge
Maggiore sicurezza per persone e merci

Barriere di sicurezza
Protezione del passaggio fino a 2,5 m di altezza

Controllo della frequenza
Controllo rapido con avvio/arresto graduale

SelfRepair
La tenda della porta si ripara da sola

Opzioni:

1.050 gr/m² telo della porta bianco
Per applicazioni in ambienti puliti

Cover in acciaio inox
Facili da pulire e non arrugginiscono mai

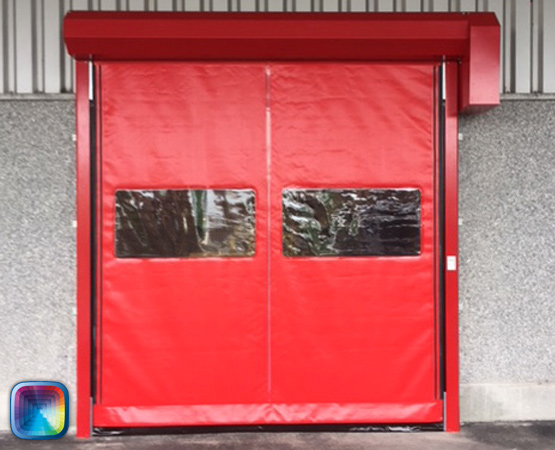

ESEMPI DI APPLICAZIONE

Disponibile in molti colori, si adatta sempre al vostro edificio

NELL'INDUSTRIA SIA LEGGERA CHE PESANTE, è fondamentale che i processi produttivi continuino e che non ci siano ritardi. Se la produzione avviene in diversi edifici, il trasporto deve avvenire da un luogo all'altro. Questo trasporto non può essere interrotto da un portone che esita o addirittura si rompe.

Il NovoZip è superveloce, molto affidabile anche in presenza di forti carichi di vento e anche auto-riparabile. Se qualcuno dovesse urtare questo portone veloce, il telo del portone torna automaticamente sul binario di guida. La possibilità di un'interruzione del processo produttivo è quindi minima. Il risparmio energetico è notevole e il clima interno rimane gradevole.

Fino a 2,0 m/sec. con il controllo di frequenza standard

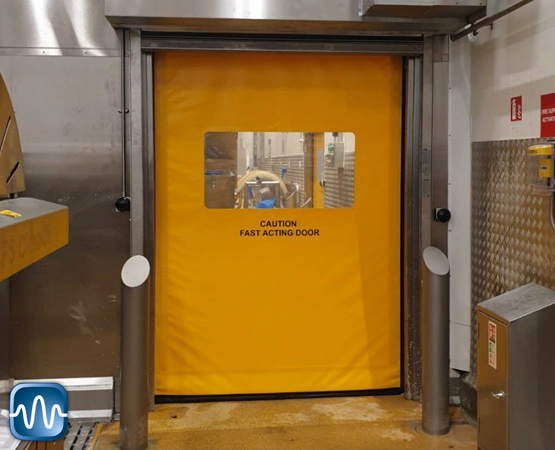

NELL'INDUSTRA ALIMENTARE, una porta deve essere veloce, affidabile e facile da pulire. Non sempre sono ammesse cerniere e profili inferiori in cui si possa accumulare lo sporco. Spesso si verifica una notevole pressione del vento tra i vari padiglioni. NovoZip è perfettamente in grado di affrontare queste condizioni.

L'INDUSTRIA AUTOMOBILISTICA ha spesso linee di produzione che vanno da un padiglione all'altro. I portoni avvolgibili ad alta velocità regolano il clima e il fabbisogno energetico dei capannoni, ma tengono anche separati i reparti in modo che sporco, polvere e rumore non possano passare da un capannone all'altro. I portoni ad alta velocità sono controllati dal processo di produzione, in modo da garantire la continuità.

Con i controlli intelligenti di Novoferm possiamo adattare ogni porta a ogni situazione.

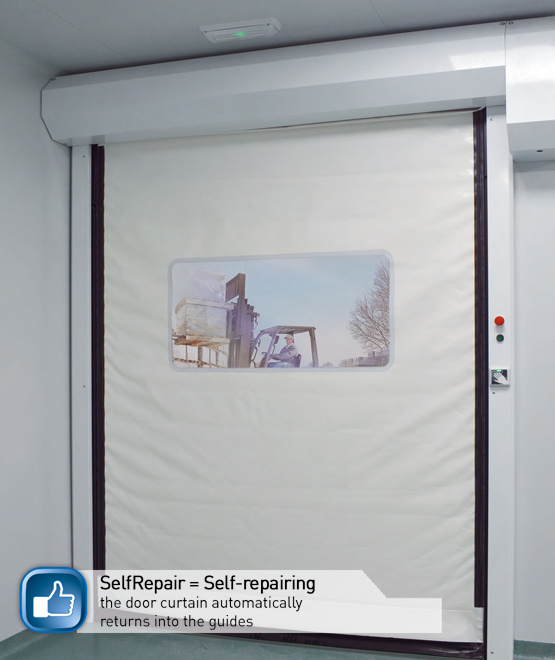

SelfRepair | Opzione

L'opzione di auto-riparazione fa sì che il telo della porta venga automaticamente riportato nella guida all'apertura della porta.

CONTROLLI

Standard:

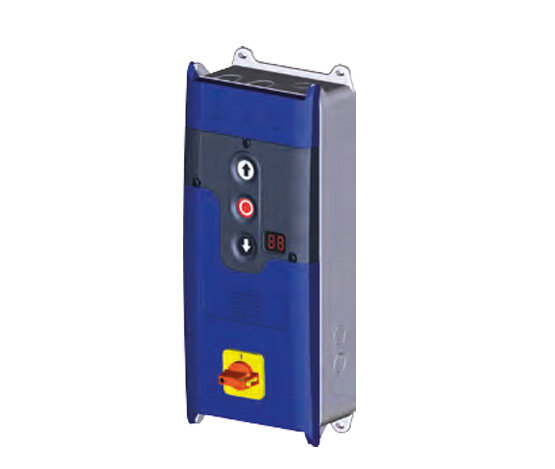

GFA TS971

Opzionale:

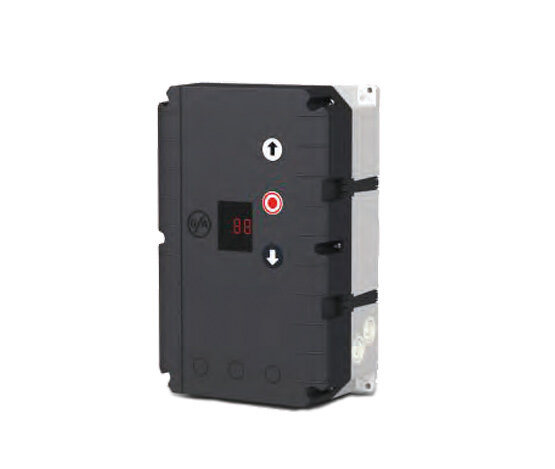

GFA TS981

COLORI

Disponibile di serie con telo porta da 900 gr/m2 nei seguenti colori RAL:

5002, 5015, 9005, 9016, 7038, 3002, 2004, 1003, 6026

Disponibile in opzione con telo porta da 1.050 gr/m² in bianco.

DATI TECNICI

	Descrizione	Unità	SpeedRoller NOVOZIP
Applicazione	porte da interni		●
	porte da esterni		●

Velocità	Unità di controllo T100 R	apertura in m/sec (circa)	1
		chiusura in m/sec (circa)	1
	Unità di controllo T100 R FU con controllo di frequenza	apertura in m/sec (circa)	2.0
		chiusura in m/sec (circa)	0.5

Equipaggiamento di sicurezza	EN 13241		●

Resistenza al vento	minima, in Beaufort	[con l'ottimizzatore del carico del vento]	11 (103 - 117 km/h)

Classe di carico del vento	massima, secondo EN 12424		Classe 3

Dimensioni porta	larghezza	massimo in mm	4,500
	altezza	massimo in mm	4,500
	superficie massima	massimo m²	20.25

Dimensioni complessive	larghezza lato guida	larghezza libera + mm	310
	larghezza lato cuscinetto	larghezza libera + mm	275
	altezza	altezza libera + mm	500
	profondità	dal muro = mm	400
	larghezza con cover di protezione lato guida	larghezza libera + mm	775
	larghezza con cover di protezione lato cuscinetto	larghezza libera + mm	775
	altezza con cover di protezione	altezza libera + mm	500
	profondità con cover di protezione	dal muro = mm	370
	Unità di controllo T100R, custodia in plastica [3 x 400V, N, PE - IP65]	b x h x d = 219 x 256 x 117 mm
	Unità di controllo grande T100R FU 1,5 kW [1 x 230V, N, PE - IP65]	b x h x d = 219 x 550 x 117 mm
	Unità di controllo più grande T100R FU 3 kW [3 x 400V, N, PE - IP65]	b x h x d = 300 x 600 x 160 mm
	GFA TS971	b x h x d = x x mm	●
	GFA TS981	b x h x d = x x mm	♦

EasyRepair	rientro manuale

SelfRepair	rientro automatico (auto-riparazione)		●

Door construction	autoportante

Telo della porta	spessore delle sezioni trasparenti	0.8 / 20 mm	0.8 mm
	spessore del telo sintetico colorato	0.7 / 1.0 / 1.2 mm	1.0 mm
	spessore dei pannelli iso	40 mm

Tensionamento del telo della porta	sistema di tensionamento
	sistema di trasmissione a catena continua/cavo d'acciaio

Materiale della guida / Finitura superficiale	acciaio zincato / verniciato a polvere		● / –
	acciaio inox V2A, lucidato (cf. RVS 304)		♦
	verniciato / verniciato a polvere in un colore RAL a vostra scelta		♦

Guida e controllo	finecorsa elettronico DES		●
	alimentazione		1 x 230V, N, PE
	fusibile		16 A Slow
	interruttore principale		♦
	interruttore di emergenza		♦
	rilevamento della presenza nell'apertura della porta	griglia fotoelettrica	●
		fotocellula + bordo di sicurezza	♦
		rilevatore radar	♦
	dispositivo sicurezza bordi	trasferimento del segnale wireless

Apertura di emergenza	manovella		●
	catena manuale di emergenza		♦
	USV, 230V	solo con controllo di frequenza a 230V	♦

● = standard	♦ = opzionale

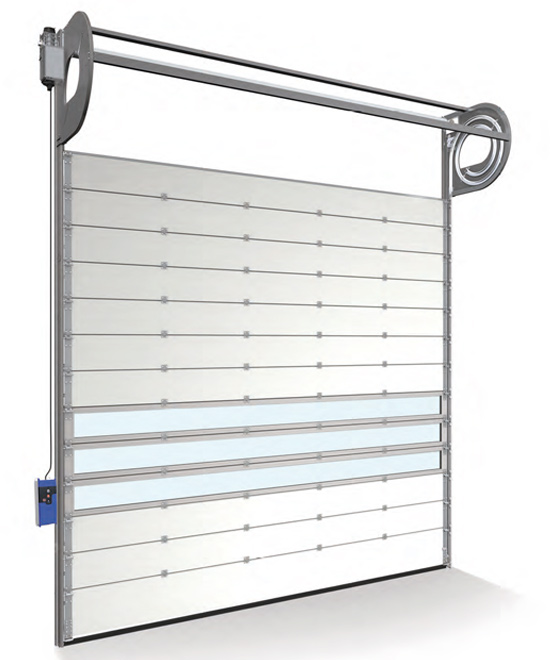

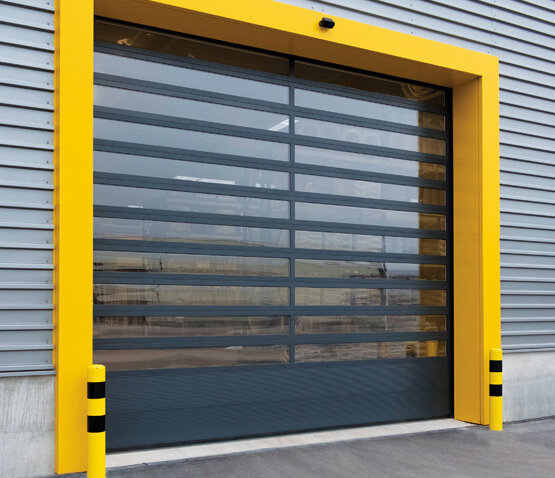

SpeedRoller SR-THERMO / FAST SPIRAL-DOOR

LA PORTA A SPIRALE SUPERVELOCE E SALVA-SPAZIO

Il portone a spirale NovoSpeed Thermo si apre 6 volte più velocemente rispetto a portoni sezionali analoghi ed è quindi ideale per ambienti in cui si svolgono quotidianamente molti movimenti logistici. Il fatto che il portone si apra così rapidamente comporta un reale risparmio energetico, proprio come uno SpeedRoller.

Il sistema di binari brevettato è azionato direttamente da un ingegnoso sistema di catene/cavi d'acciaio. Varie finiture e comandi contribuiscono al design elegante del NovoSpeed Thermo.

I vantaggi in sintesi

PROPRIETÀ	SR-Thermo
Superficie massima (L x H) (W x H)	25 m²
Larghezza massima (L)	5,000 mm
Altezza massima (H)	5,000 mm
Carico minimo del vento in Beaufort	11 Bft
Classe di carico massimo del vento - EN 12424	3
Velocità di apertura con controllo di frequenza	1.1 m/s
Velocità di chiusura con controllo di frequenza	0.5 m/s
Spessore del telo della porta Pannelli Iso	40 mm
Valore U con pannelli ISO 5000 x 5000 mm	1.77 W/m²K
Sezioni di finestre NovoLux disponibili	Yes
Adatto come porta esterna	Yes

25 m²
Superficie massima
L x H = 5,000 x 5,000 mm

3 [min. 11 Bft]
Max. Classe di carico del vento
in conformità alla norma EN 12424

1.1 m/s
Velocità massima di apertura
con controllo di frequenza

APPLICAZIONE

• LOGISTICA

• AUTOMOBILISTICA

• INGEGNERIA MECCANICA

• INDUSTRIA METALLURGICA ED ELETTRICA

• INDUSTRIA CHIMICA E FARMACEUTICA

CARATTERISTICHE

Innovativo, veloce e poco ingombrante

RESISTENTE AL VENTO
fino ad almeno 11 Bft. Classe 3 secondo EN12424
VELOCE
l'anta della porta è azionata direttamente con un sistema brevettato di catena/cavo d'acciaio, che assicura una velocità senza precedenti del NovoSpeed Thermo

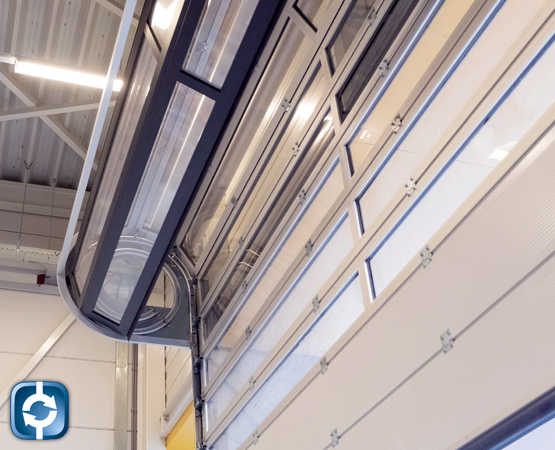

INNOVATIVO

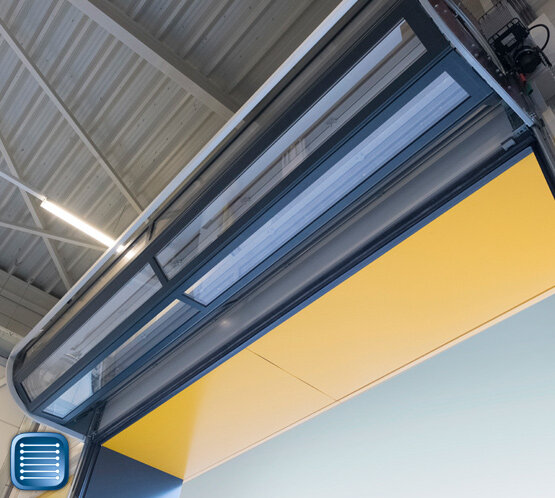

il nuovo sistema a spirale è dotato anche di cerniere e rulli di nuova concezione

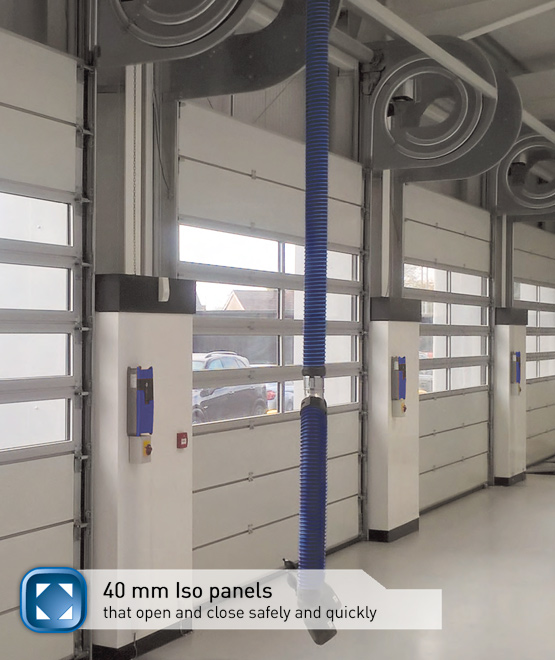

ISOLANTE
con i pannelli della porta spessi 40 mm, il Thermo ha un eccellente valore di isolamento di 1,77 W/m²K
TEMPI DI INSTALLAZIONE RIDOTTI
til sistema di azionamento è preassemblato nelle guide di scorrimento.
BASSA MANUTENZIONE
il sistema di azionamento è privo di molle
ESTERNO
fornito di serie in RAL 9002 o RAL 9006, altri colori su richiesta

Disponibile anche con le sezioni vetrate NovoLux con doppio vetro isolante
Oltre al sistema di guide a spirale, è possibile optare per il sistema di guide S600 se si dispone dello spazio necessario.

SpeedRoller SR-THERMO: I dettagli

LA PORTA A SPIRALE SUPERVELOCE E SALVA-SPAZIO
