Portoni scorrevoli tagliafuoco e antifumo

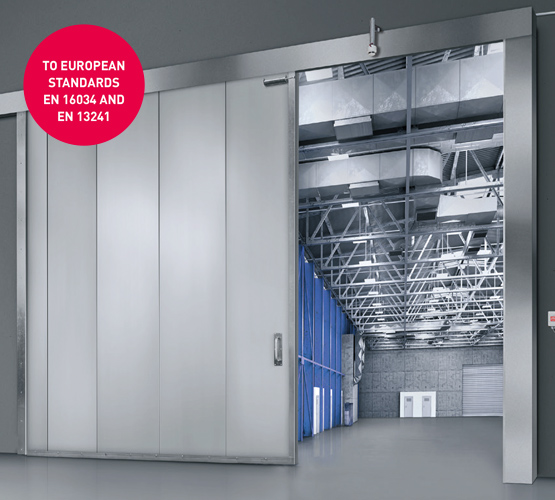

Novoslide Industry

Standard Europei EN 16034 e EN 13241
Garage sotterranei, parcheggi a più piani o grandi edifici richiedono porte speciali. Ci sono molte ragioni per questo, i requisiti di sicurezza giocano un ruolo particolarmente importante. Questo tipo di barriera tagliafuoco è coperto dalle norme di prodotto europee EN 16034 (“Fire barriers”) e EN 13241 ("Gates"). Il nuovo portone scorrevole tagliafuoco NovoSlide Industry Novoferm è stato sviluppato appositamente per soddisfare questi severi standard europei. Il portone può essere tranquillamente utilizzato in tutta Europa come prodotto marcato CE.

I portoni scorrevoli tagliafuoco separano i singoli compartimenti antincendio di un edificio. Il portone NovoSlide Industry svolge questo compito particolarmente bene grazie alla sua facile installazione e alle eccellenti proprietà ignifughe. È composto principalmente da elementi preassemblati che rendono l'installazione rapida e semplice. Ogni pannello è dotato di un rullo separato per risparmiare tempo durante l'installazione dei singoli pannelli nei binari.

Il portone NovoSlide Industry è stato testato fino alla classe di resistenza al fuoco EI2 120 dimostrando la sua alta resistenza al fuoco. Le temperature in un forno per la prova del fuoco superano di molto i 1.000 °C dopo 120 minuti. A queste temperature, non solo la porta sul lato del fuoco, ma anche la muratura della parete di prova è estremamente sollecitata. Anche in queste condizioni il portone deve rimanere complessivamente intatto e soddisfare i severissimi requisiti di isolamento termico.

I vantaggi in sintesi

Particolarmente veloce e facile da installare
Molti elementi preassemblati in fabbrica fanno risparmiare tempo sul luogo di installazione
Installazione semplice dei pannelli, ciascuno con rulli separati
Le guarnizioni integrate tra le giunture dei pannelli eliminano la necessità di sigillare i pannelli in loco con il silicone per l'S_a e l'S₂₀₀

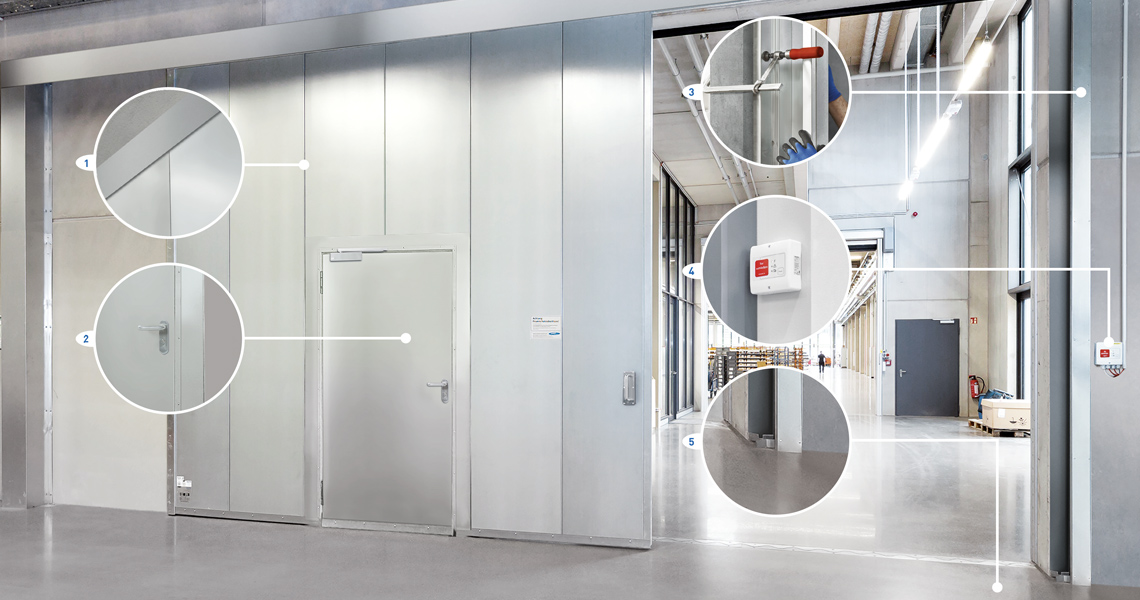

IL SISTEMA OTTIMALE PER I REQUISITI DI RESISTENZA AL FUOCO

(1) LOOK LISCIO ANCHE PER PORTE DI GRANDI DIMENSIONI

Le superfici piatte e il collegamento del pannello nascosto nella parte anteriore forniscono un aspetto uniforme e attraente. Anche l'involucro attorno ai binari e al contrappeso conferisce un aspetto particolarmente liscio.

(2) PORTA PEDONALE

Le porte di passaggio non hanno né soglie né profili inferiori pertanto non vi sono rischi di inciampo durante il passsaggio. Hanno un aspetto discreto ed elegante.

(3) FACILE DA INSTALLARE E UTILIZZARE

I portoni scorrevoli Novoferm presentano molti vantaggi. Sono adatti sia per l'installazione su architrave basso che per l'installazione diretta sul soffitto. Quando sono in uso, i portoni colpiscono per le loro eccellenti caratteristiche di scorrimento. Sono spesso di grandi dimensioni ma la loro struttura modulare facilita il trasporto e l'installazione.

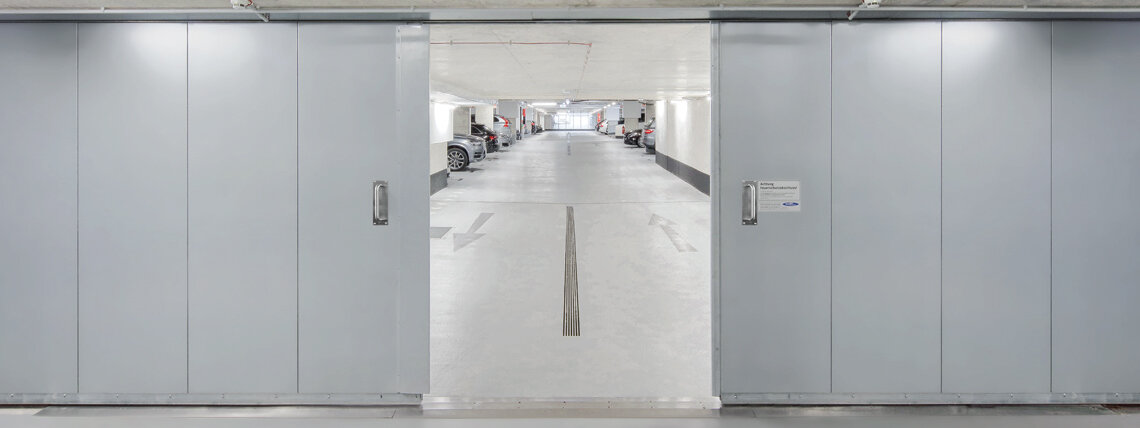

(4) PORTE PER SODDISFARE LE VOSTRE ESIGENZE

Adattate un portone scorrevole a una o due ante ai vostri locali. Abbiamo una moltitudine di varianti per renderlo possibile. Devono rimanere spesso aperte??

Il sistema hold-open con meccanismo di sblocco assicura la chiusura in caso di incendio. Inoltre, il trasmettitore di segnale ottico e acustico incluso nello standard fornisce ulteriore sicurezza per i portoni con sistema hold-open.

(5) PROTEZIONE ANTINCENDIO SENZA SOGLIA

Novoferm continua a sviluppare la sua combinazione di resistenza al fuoco e protezione antifumo. Ciò significa che si può fare a meno delle soglie in tutta l'area di apertura e di posizionamento della porta, purché le condizioni del pavimento siano adatte.

STANDARD EUROPEI

I portoni scorrevoli tagliafuoco come barriere antincendio sono coperte dalle norme europee di prodotto EN 16034 (Porte, portoni e finestre - Norma di prodotto, caratteristiche prestazionali - Caratteristiche di resistenza al fuoco e/o al fumo) e EN 13241 (Portoni - Norma di prodotto, caratteristiche prestazionali).

Questi portoni sono classificati secondo la norma EN 13501-2 (classificazione dei materiali e degli elementi da costruzione per quanto riguarda la reazione al fuoco - parte 2: classificazione in base ai dati delle prove di resistenza al fuoco). Ed è stato sviluppato appositamente per soddisfare questi severi standard europei.

Secondo il regolamento sui prodotti da costruzione, che regola l'immissione sul mercato dei prodotti da costruzione in Germania e nell'Unione Europea, i prodotti da costruzione che sono coperti da uno standard di prodotto europeo devono essere forniti con un marchio CE e una dichiarazione di prestazione (DOP).

Questo è il caso delle porte antincendio scorrevoli dopo la fine della fase di coesistenza delle normative nazionali ed europee. Le porte contrassegnate in questo modo possono quindi essere utilizzate in tutti gli stati membri dell'Unione Europea (CEN).

Oltre alle norme europee, si devono sempre rispettare le disposizioni delle leggi nazionali in materia di edilizia, che rimangono di competenza dei singoli paesi e non vengono armonizzate a livello europeo. In Germania, per esempio, il modello di regolamento amministrativo "Norme tecniche di costruzione" (MVV-TB) definisce essenzialmente questi requisiti di diritto edilizio per le porte antincendio e antifumo. Oltre alle classi di resistenza al fuoco EI2 30 e EI2 90, la MVV-TB richiede anche le proprietà di chiusura ermetica (Sa) e di durata della chiusura automatica (C2).

Test al fuoco,

vista dopo 130 minuti

DESCRIZIONE TECNICA

Alta funzionalità, design attraente e dettagli innovativi caratterizzano i sistemi di porte scorrevoli antincendio e antifumo di Novoferm. Sono adatti a molte situazioni strutturali e si adattano armoniosamente a diversi concetti architettonici di edifici industriali e commerciali.

CERTIFICAZIONE (OMOLOGAZIONE)

Ogni tipo è conforme alle norme EN 16034 e EN 13241 ed è stato testato per le sue proprietà di resistenza al fuoco da un laboratorio di prova ufficiale secondo la norma EN 1634. Tutte le porte a 1 anta sono certificate con i corrispondenti test di protezione dal fumo (Sa(chiusura ermetica - con sistema di tenuta su 3 lati)) e di durata (durata dell'autochiusura testata secondo EN 12605 con 10.000 cicli (classe C2)). Disponibile anche con classificazione di protezione dal fumo S200 (per porte a battente senza porta pedonale).

INSTALLAZIONE

La parete in cui deve essere installata la chiusura antincendio e i suoi fissaggi devono essere conformi alla classificazione (vedi le descrizioni dei singoli tipi di porta). Il pavimento nella zona della porta deve essere ininfiammabile (classe di materiale da costruzione A1).

Nota:
Se i portoni scorrevoli sono rivestiti in loco nell'area di stoccaggio, le aperture di ispezione necessarie per i lavori di manutenzione sono assolutamente necessarie.

TIPI DI ARCHITRAVI

La versione standard richiede circa 250 mm di altezza dell'architrave
I modelli personalizzati per l'installazione diretta a soffitto con architrave basso richiedono almeno 150 mm di altezza
Per il montaggio a soffitto del pannello di testata, l'altezza dell'architrave è di 150 mm. Si prega di fare riferimento anche ai tipi di montaggio a pagina 20.

ANTA

Realizzato in lamiera, spessore da 0,75 mm e lavorata in modo speciale con isolamento ignifugo. Battente assemblato da elementi di stessa altezza uniti tra loro, con superfice liscia ottenuta con l'incollaggio dei pannelli con l'isolante ignifugo.

SIGILLATURA

Circonferenziale a tre lati con profili di tenuta a labirinto. Sistema di sigillatura aggiuntivo tra i singoli pannelli, per raggiungere i requisiti minimi di tenuta al fumo S_a. L'unione dei pannelli non richiede alcuna sigillatura supplementare.

HARDWARE

Sistema a binario chiuso con un sistema di rulli per ogni pannello per un migliore scorrimento della porta, sistema a binario chiuso con costruzioni di staffe di supporto montate individualmente, incluso ammortizzatore finale idraulico, peso di chiusura in un involucro zincato, guida interna al pavimento nonché maniglia a mano e a conchiglia in acciaio inossidabile come standard

FRENO DI CHIUSURA (AMMORTIZZATORE RADIALE)

Controlla la velocità di chiusura, regolabile tra 0,08 e 0,2 m/sec.

VARIANTI DISPONIBILI/ATTREZZATURE OPZIONALI

SISTEMA HOLD-OPEN - MECCANISMO DI FERMO E SBLOCCO

Per le porte che devono rimanere aperte per la maggior parte del tempo per motivi operativi, composto da: Rivelatori d'incendio nel numero approvato, magnete hold-open, unità di controllo del sistema hold-open con pulsante integrato (a superficie) tipo FSZ (funzionamento con 24 V DC). In caso di incendio, la porta si chiude automaticamente, altrimenti premendo il pulsante di sblocco. Inoltre, è dotato di un trasmettitore di segnale ottico-acustico, richiesto secondo la norma DIN EN 12604.

Nota:

Una volta installato, il proprietario deve assicurarsi a proprie spese che l'impianto di fermo sia omologato e successivamente controllato a intervalli regolari da uno specialista certificato (omologazione dell'impianto di fermo). Offriamo contratti di assistenza adeguati.

PORTA PEDONALE E PORTA PEDONALE CON PROTEZIONE DAL FUMO

Porta pedonale da EI2 30 a EI2 90 (fino a EI2 120 nella procedura di prova), di serie con protezione antifumo Sa (chiusura ermetica - profilo di tenuta su 3 lati), protezione antifumo S200 (procedura di tenuta circolare su 4 lati), installata nel battente tra due elementi, di serie senza soglia inferiore, dimensioni porta 1.000 x 2.000 mm LD (dimensione passaggio libero). Una porta pedonale senza soglia può essere installata solo a partire da un'apertura libera del muro di 2.500 mm e un'altezza della porta di 2.300 mm.

Ferramenta: 2 cerniere in tre parti con cuscinetti a sfera, 1 chiudiporta DIN EN 1154, 1 serratura da infilare secondo DIN 18250 con cambio per cilindro profilato, a scelta con funzione antipanico, set maniglia a leva piatta in acciaio inox con piastra corta.

AZIONAMENTO ELETTRICO

Apertura tramite un pulsante separato "Open gate" (specialmente per i portoni più grandi se l'apertura manuale richiede uno sforzo considerevole) e chiusura tramite il pulsante di rilascio del sistema hold-open o un pulsante separato "Close gate"

Nota:
Nel caso di portoni con azionamento elettrico, il gestore deve far eseguire i test necessari da esperti a proprie spese (vedere le linee guida per i portoni azionati a motore).

SUPERFICIE DEL PANNELLO

Galvanizzato come standard, inclusi i profili del bordo dell'anta della porta; opzionalmente con primer o con un rivestimento RAL a vostra scelta.

CHIUSURA A GANCIO

Per assicurare la porta quando è chiusa con fermo a molla, azionato dalla chiave, progettato per cilindri profilati.

INSTALLAZIONE A CONTROSOFFITTO

Con copertura dell'architrave (altezza 150 mm).

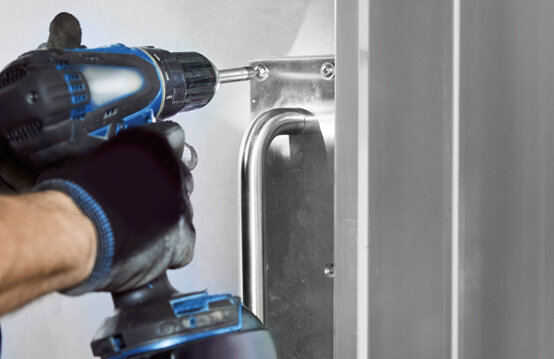

FACILE INSTALLAZIONE

I vostri vantaggi in sintesi

I portoni scorrevoli tagliafuoco NovoSlide Industry sono particolarmente veloci da installare
Dettagli tecnici avanzati accelerano il processo in modo significativo
Vedi alcuni esempi qui

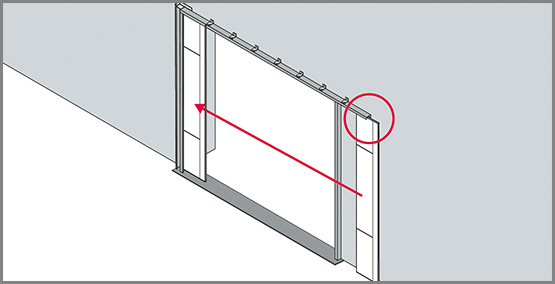

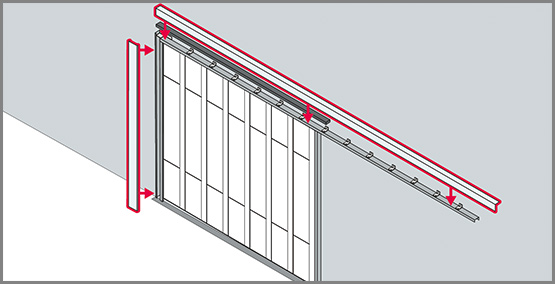

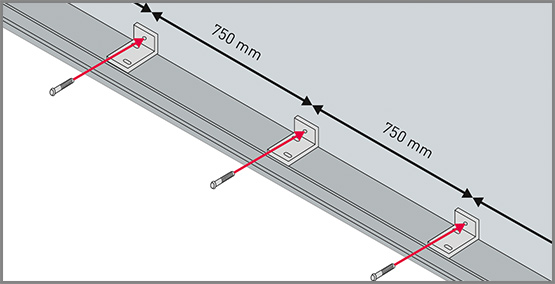

Facile installazione grazie al fissaggio a staffa singola con distanza di fissaggio aumentata sia nella zona di chiusura che di apertura di 750 mm. Semplice compensazione delle tolleranze durante l'installazione, grazie ai fori asolati nella staffa e nella guida di scorrimento.

Semplice allineamento dei pannelli nel binario grazie a una guida separata per pannello.

Tutti i punti di fissaggio sono preparati in fabbrica.

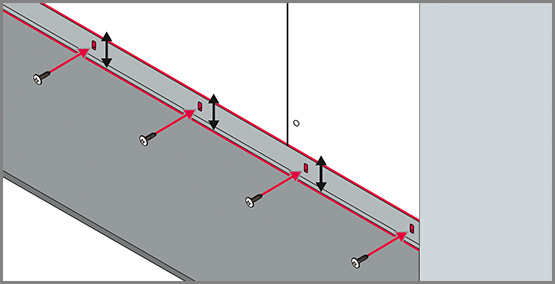

Livellamento del pavimento facile e veloce grazie al profilo del pavimento regolabile in altezza.

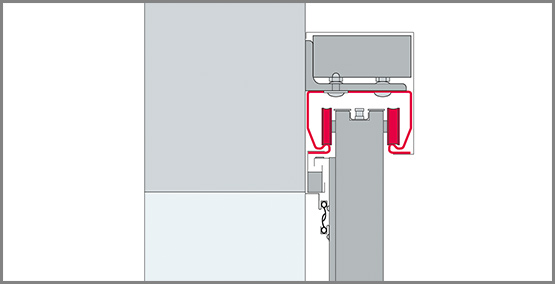

Semplice copertura del binario senza viti come standard. A filo con l'involucro del contrappeso.

Complessità ridotta grazie agli elementi preassemblati in fabbrica, comprese le strisce di schiuma premontate.

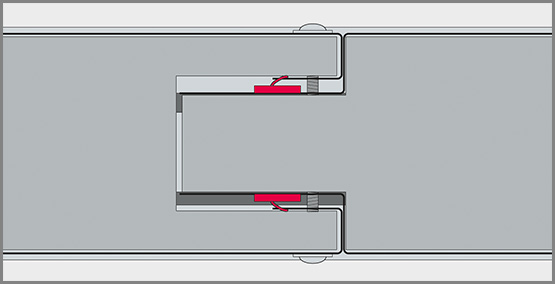

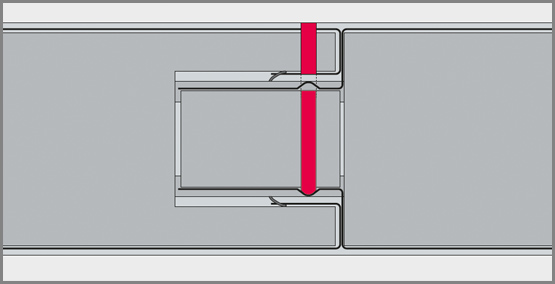

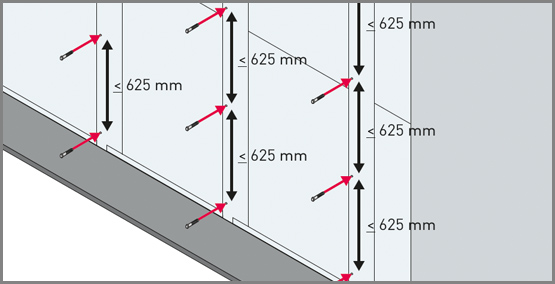

Pannelli collegati l'uno all'altro con collegamento a vite su 1 lato, sul lato non visibile della parete (distanza tra le viti 500 mm).

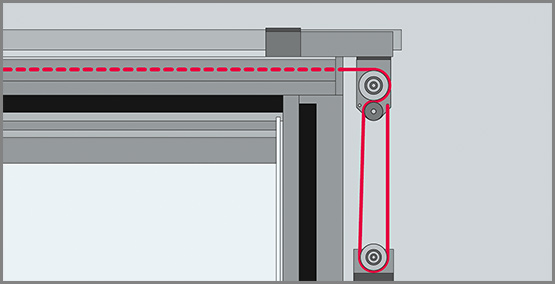

Guida semplificata della fune metallica per il peso di chiusura, facile da montare.

Il design delle ruote compensa le irregolarità nella zona del muro e dell'architrave.

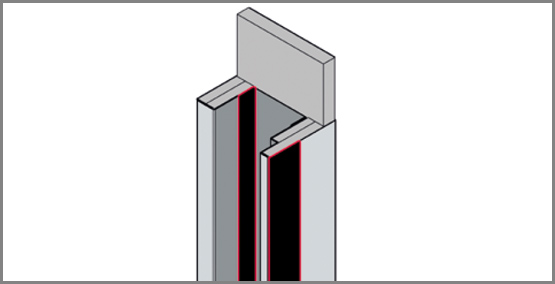

Con S_a e S₂₀₀ non è necessario sigillare il pannello in loco con il silicone, poiché la sigillatura dei giunti del pannello è già presente tramite le guarnizioni integrate. Per le eccezioni, si prega di fare riferimento alla tabella tecnica.

AUSILI PER LA PIANIFICAZIONE

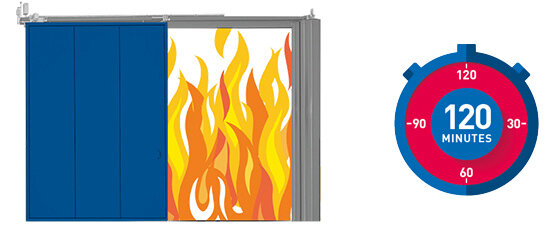

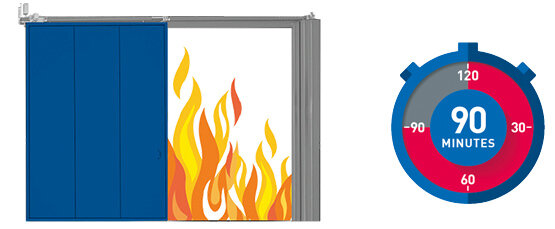

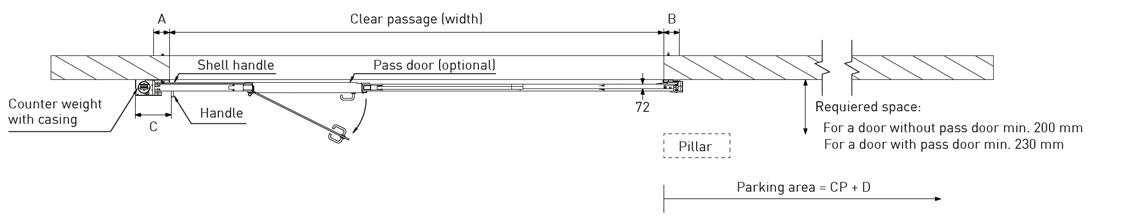

EI₂ 30/ EI₂ 60/ EI₂ 90/ EI₂ 120 – MODELLO AD 1 ANTA

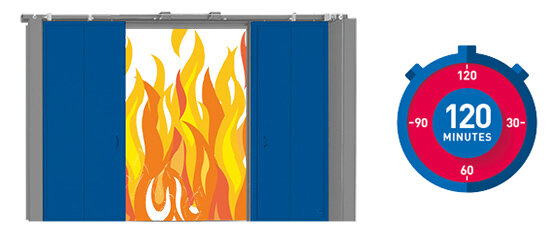

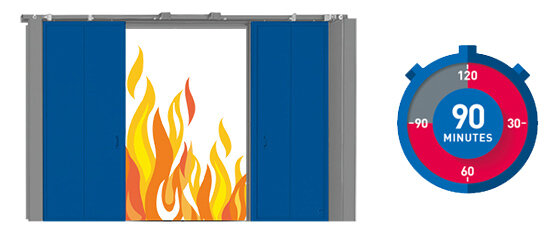

EI₂ 30/ EI₂ 60/ EI₂ 90/ EI₂ 120 – MODELLO A 2 ANTE

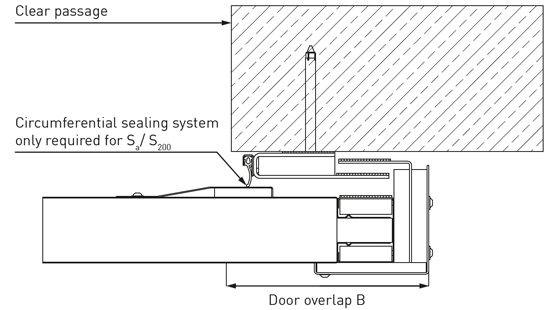

DATI TECNICI PROTEZIONE FUMI

CP = Libero passaggio OKF = Bordo superiore del pavimento finito Tutte le misure in mm

TIPI DI FISSAGGIO E REQUISITI DI SPAZIO

Montaggio a parete architrave normale
(standard)

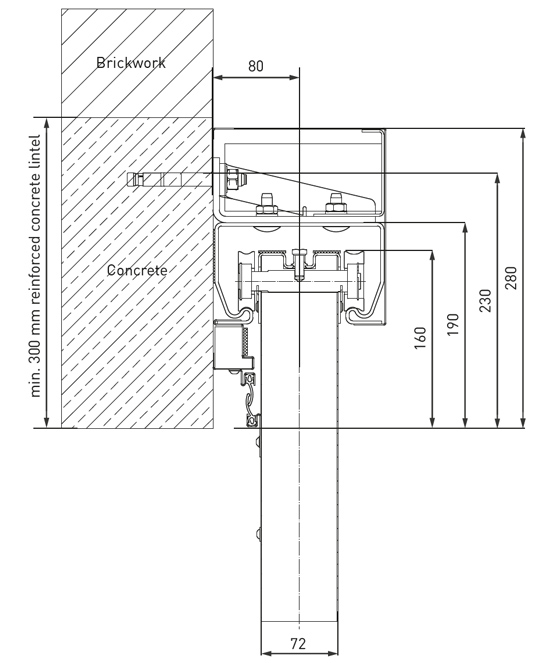

Montaggio a parete dell'architrave normale con guarnizione di fumo nascosta

Installazione di un soffitto basso con architrave esistente

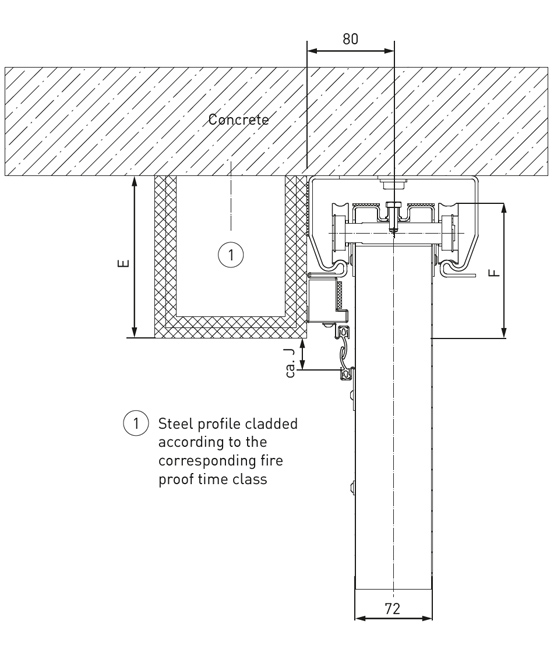

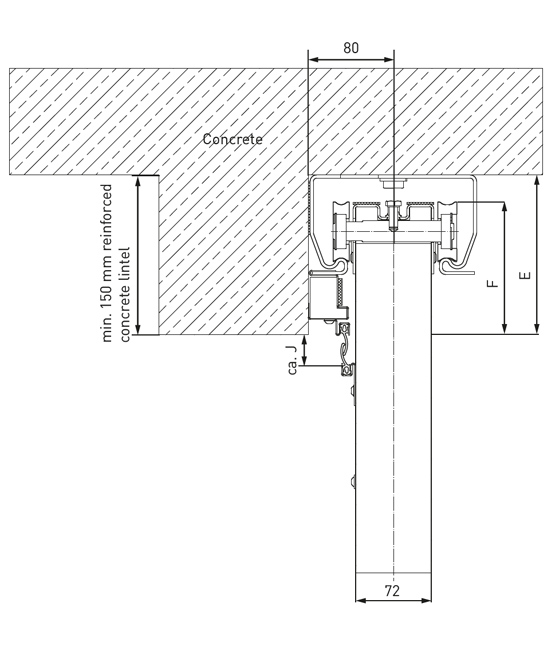

Montaggio a soffitto su architrave basso con schermo per architrave

TIPI DI COSTRUZIONE

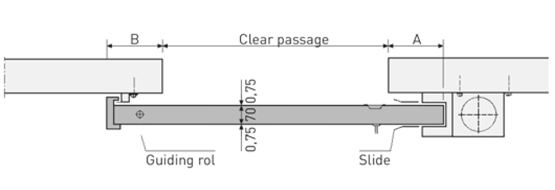

1 anta

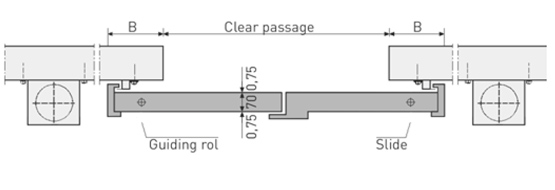

2 ante

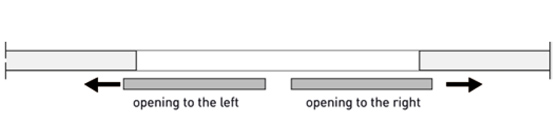

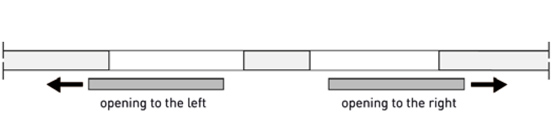

TIPI DI APERTURA

1 anta

Tutte le misure in mm

2 ante

OPZIONI DI MONTAGGIO

Pareti tagliafuoco richieste o spessori minimi delle pareti - 1 anta

Tipo di porta:	EI₂ 30 / EI₂ 60 / EI₂ 90
	Installazione dell'architrave (cemento armato)	Installazione diretta a soffitto	Installazione bassa dell'architrave
	Dimensioni porta	Dimensioni porta	Dimensioni porta
	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²
Tipo di muro:
Muratura EN 1996-1-1, classe di resistenza alla compressione > 12, architrave in cemento armato	≥ 175*	≥ 175*	≥ 175*
Calcestruzzo DIN EN 1992-1-1, classe di resistenza > C12/ C15	≥ 140	≥ 140	≥ 140
Blocchi di cemento poroso EN 771-4, classe di resistenza alla compressione 4, secondo DIN V 4165-100, architrave in cemento armato nell'apertura e nel parcheggio	≥ 175*	≥ 175*	≥ 175*
Lastre di cemento poroso rinforzato EN 4166 almeno di classe di densità lorda > 0.65 o classe di resistenza P4.4, architrave in cemento armato nell'apertura e nel parcheggio	≥ 175*	≥ 175*	≥ 175*

Tipo di porta:	EI₂ 120
	Installazione dell'architrave (cemento armato)		Installazione diretta a soffitto		Installazione bassa dell'architrave
	Dimensioni porta	Dimensioni porta	Dimensioni porta	Dimensioni porta	Dimensioni porta	Dimensioni porta
	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²
Tipo di muro:
Muratura EN 1996-1-1, classe di resistenza alla compressione > 12, architrave in cemento armato	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Cemento DIN EN 1992-1-1, classe di resistenza > C12/ C15	≥ 140	≥ 200	≥ 140	≥ 200	≥ 140	≥ 200
Blocchi di cemento poroso EN 771-4, classe di resistenza alla compressione 4, secondo DIN V 4165-100, architrave in cemento armato nell'apertura e nel parcheggio	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Lastre di cemento poroso rinforzato EN 4166 almeno di classe di densità lorda > 0.65 o classe di resistenza P4.4, architrave in cemento armato nell'apertura e nel parcheggio	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*

* Sistema di inserimento e contro-inserimento avvitato attraverso il muro. Tutte le misure in mm.
Importante: Con il cemento poroso, un architrave in cemento armato è vitale nell'apertura e nel parcheggio.

Pareti tagliafuoco richieste o spessori minimi delle pareti - 2 ante

Tipo di porta:	EI₂ 30 / EI₂ 60 / EI₂ 90
	Installazione dell'architrave (cemento armato)	Installazione diretta a soffitto	Installazione bassa dell'architrave
	Dimensioni porta	Dimensioni porta	Dimensioni porta
	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²
Tipo di muro:
Muratura EN 1996-1-1, classe di resistenza alla compressione > 12, architrave in cemento armato	≥ 175*	≥ 175*	≥ 175*
Cemento DIN EN 1992-1-1, classe di resistenza > C12/ C15	≥ 140	≥ 140	≥ 140
Blocchi di cemento poroso EN 771-4, classe di resistenza alla compressione 4, secondo DIN V 4165-100, architrave in cemento armato nell'apertura e nel parcheggio	≥ 175*	≥ 175*	≥ 175*
Lastre di cemento poroso rinforzato EN 4166 almeno di classe di densità lorda > 0.65 o classe di resistenza P4.4, architrave in cemento armato nell'apertura e nel parcheggio	≥ 175*	≥ 175*	≥ 175*

Tipo di porta:	EI₂ 120
	Installazione dell'architrave (cemento armato)		Installazione diretta a soffitto		Installazione bassa dell'architrave
	Dimensioni porta	Dimensioni porta	Dimensioni porta	Dimensioni porta	Dimensioni porta	Dimensioni porta
	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²
Tipo di muro:
Muratura EN 1996-1-1, classe di resistenza alla compressione > 12, architrave in cemento armato	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Cemento DIN EN 1992-1-1, classe di resistenza > C12/ C15	≥ 140	≥ 200	≥ 140	≥ 200	≥ 140	≥ 200
Blocchi di cemento poroso EN 771-4, classe di resistenza alla compressione 4, secondo DIN V 4165-100, architrave in cemento armato nell'apertura e nel parcheggio	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Lastre di cemento poroso rinforzato EN 4166 almeno di classe di densità lorda > 0.65 o classe di resistenza P4.4, architrave in cemento armato nell'apertura e nel parcheggio	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*

* Sistema di inserimento e contro-inserimento avvitato attraverso il muro. Tutte le misure in mm.
Importante: Con il cemento poroso, un architrave in cemento armato è vitale nell'apertura e nel parcheggio.

Dati tecnici

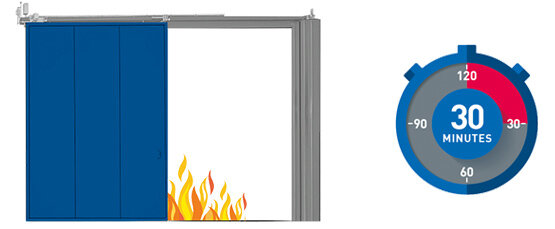

Porte scorrevoli resistenti al fuoco e al fumo EI2 30 - 1 anta e 2 ante

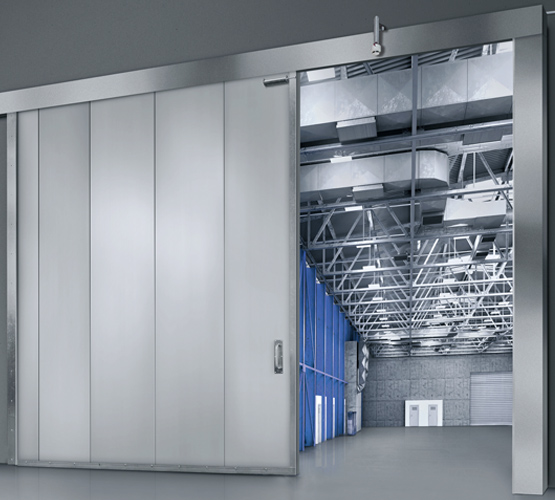

Porte scorrevoli resistenti al fuoco e al fumo EI₂ 30
1 anta

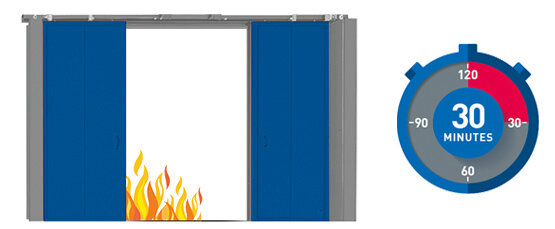

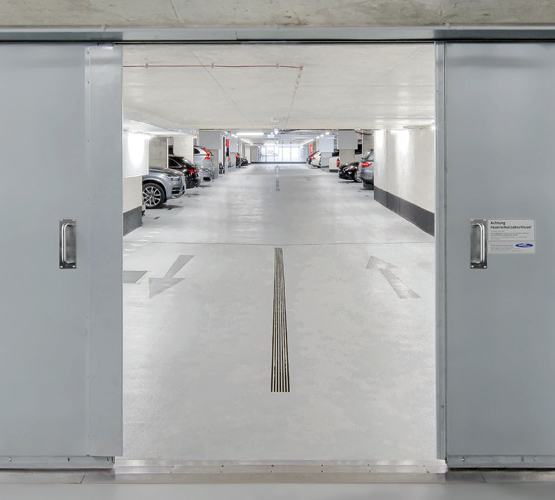

Porte scorrevoli resistenti al fuoco e al fumo EI₂ 30
2 ante

		EI ₂ 30 1 anta	EI ₂ 30 2 ante
Caratteristiche
1anta		•	—
2 ante		—	•
Intera anta in un design modulare		•	•
Profili per porte e bordi zincati		•	•
Classificazione (approvazione)		Corrisponde a EN 16034 e EN 13241; testato per le proprietà di resistenza al fuoco da un laboratorio di prova ufficiale in conformità con EN 1634-1	Corrisponde a EN 16034 e EN 13241; testato per le proprietà di resistenza al fuoco da un laboratorio di prova ufficiale in conformità con EN 1634-1.

Versioni
Protezione dai fumi S_a (intera anta)		º Fino a 8.500 x 6.000 mm • In Germania (fino a 8.500 x 6.000 mm)	In fase di test
Protezione dai fumi S₂₀₀ (intera anta) *		º Fino a max. 26,8 m²	In fase di test
Con freno di chiusura della porta (ammortizzatore radiale)		•	•
Anche con sistema hold-open		º	º

Descrizione
Dimensioni approvate		Apertura libera dal bordo superiore del pavimento finito da 1000 x 2000 mm a 8500 x 6000 mm (max. 50 m²)	Apertura libera dal bordo superiore del pavimento finito da 2000 x 2000 mm a 8500 x 6000 mm (max. 50 m²)
Anta della porta: spessore circa 72 mm, lamiera 0,75 mm, peso dell'elemento circa 54 kg/m²		•	•

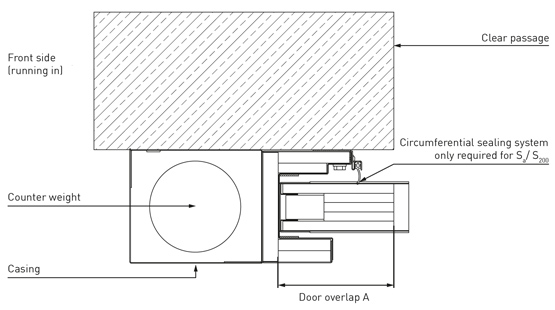

Sovrapposizione richiesta dell'apertura di passaggio libero da parte dell'anta della porta	Ai lati per	≥ 150 all'ingresso della porta ≥ 190 nel parcheggio	≥ 190 nell'area di stoccaggio
	All'architrave	≥ 120	≥ 120
	Per architrave basso	≥ 120	≥ 120
Parcheggio per la porta aperta		(Posizione del contrappeso nella parte anteriore della porta) CP + 490	Metà del CP +600 per anta
Altezza dell'architrave richiesta	Installazione standard a muro dell'architrave	≥ 250	≥ 250
	Installazione a soffitto con architrave basso	≥ 150	≥ 150
	Installazione diretta a soffitto: pannello di testata fornito dal cliente	≥ 150	≥ 150
Distanza dal muro antincendio richiesta per i supporti nell'area deposito	Senza porta pedonale	≥ 200	≥ 200
	Con porta pedonale	≥ 230	≥ 230
Soglia per apertura e area deposito		Richiesto solo con porte tagliafumo S₂₀₀: A incasso: Soglia a incasso nel terreno solo sul posto prima dell'installazione della porta, previa consultazione con Novoferm. Montato su superficie: Tolleranza di planarità di pavimenti finiti con soglie a montaggio superficiale in aree di apertura e stoccaggio secondo DIN 18202, tabella 3, riga 4 Opzionale: Non è necessaria alcuna soglia per pavimenti lisci e piani senza giunti nelle aree di apertura e stoccaggio	Richiesto solo con porte tagliafumo S₂₀₀: A incasso: Soglia a incasso nel terreno solo sul posto prima dell'installazione della porta, previa consultazione con Novoferm. Montato su superficie: Tolleranza di planarità di pavimenti finiti con soglie a montaggio superficiale in aree di apertura e stoccaggio secondo DIN 18202, tabella 3, riga 4 Opzionale: Non è necessaria alcuna soglia per pavimenti lisci e piani senza giunti nelle aree di apertura e stoccaggio

Caratteristiche aggiuntive
Porta pedonale S_a compreso il chiudiporta		º	—
Porta pedonale S₂₀₀ compreso il chiudiporta*		º Fino a max. 26,8 m²	—
Porta pedonale con strombatura		—	—
Chiusura a gancio		º	º
Flush side inlet panel		—	—
Architrave basso		º	º
Installazione a soffitto diretto		º	º
Dispositivo ausiliario elettrico di apertura		º	º
Vetri		—	—
Funzione a marcia libera		—	—
Alette per soffitto/nicchia		—	—
Fascia frenante di sicurezza		—	—

Legenda

Tutte le misure in mm, CD = Dimansioni passaggio libero, OKF = Bordo superiore del pavimento finito, • = Standard, º = Opzione, — = Attualmente non disponibile

Ausili operativi e attrezzature speciali su richiesta

Note:

La guarnizione orizzontale superiore per il fumo sporge di circa 40 mm nell'apertura del passaggio libero. Si prega di notare le diverse altezze dell'architrave.

* Se necessario, i giunti dei pannelli e le guarnizioni delle pareti devono essere sigillati, si prega di considerare le istruzioni di montaggio

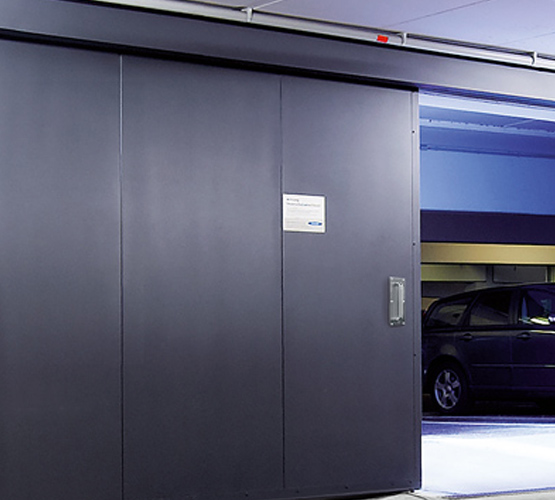

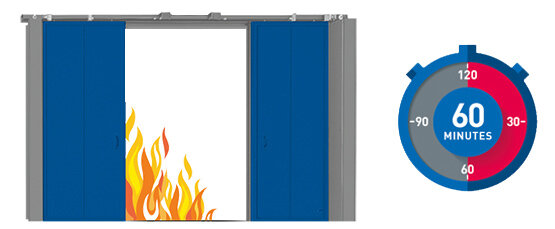

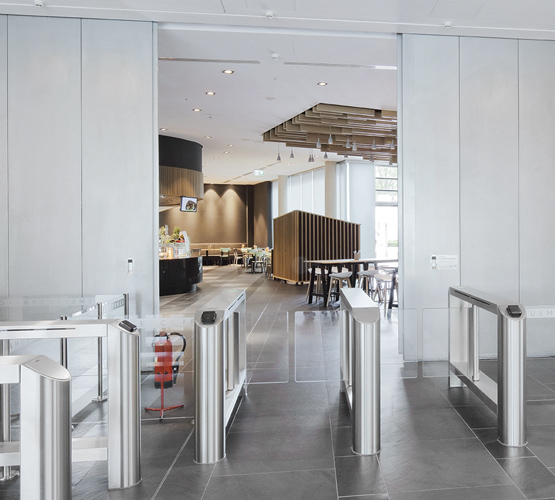

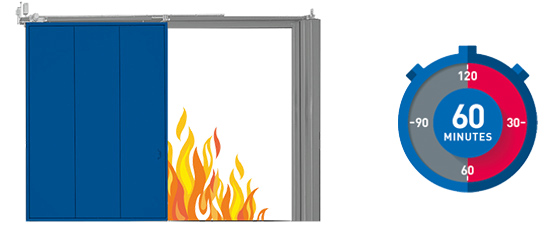

Porte scorrevoli resistenti al fuoco e al fumo EI2 60 – 1 e 2 ante

Porte scorrevoli resistenti al fuoco e al fumo EI₂ 60
1 anta

Porte scorrevoli resistenti al fuoco e al fumo EI₂ 60
2 ante

		EI ₂ 60 1 anta	EI ₂ 60 2 ante
Caratteristiche
1 anta		•	—
2 ante		—	•
Intera anta in un design modulare		•	•
Profili per porte e bordi zincati		•	•
Classificazione (approvazione)		Corrisponde a EN 16034 e EN 13241; testato per le proprietà di resistenza al fuoco da un laboratorio di prova ufficiale in conformità con EN 1634-1	Corrisponde a EN 16034 e EN 13241; testato per le proprietà di resistenza al fuoco da un laboratorio di prova ufficiale in conformità con EN 1634-1.

Versioni
Protezione dai fumi S_a (intera anta)		º Fino a 8.500 x 6.000 mm • In Germania (fino a 8.500 x 6.000 mm)	In fase di test
Protezione dai fumi S₂₀₀ (intera anta) *		º Fino a max. 26,8 m²	In fase di test
Con freno di chiusura della porta (ammortizzatore radiale)		•	•
Anche con sistema hold-open		º	º

Descrizione
Dimensioni approvate		Apertura libera dal bordo superiore del pavimento finito da 1000 x 2000 mm a 8500 x 6000 mm (max. 50 m²)	Apertura libera dal bordo superiore del pavimento finito da 2000 x 2000 mm a 8500 x 6000 mm (max. 50 m²)
Anta della porta: spessore circa 72 mm, lamiera 0,75 mm, peso dell'elemento circa 54 kg/m²		•	•
Sovrapposizione richiesta dell'apertura di passaggio libero da parte dell'anta della porta	Ai lati per	≥ 150 all'ingresso della porta ≥ 190 nel parcheggio	≥ 190 nell'area di stoccaggio
	All'architrave	≥ 120	≥ 120
	Per architrave basso	≥ 120	≥ 120
Parcheggio per la porta aperta		(Posizione del contrappeso nella parte anteriore della porta) CP + 490	Metà del CP +600 per anta
Altezza dell'architrave richiesta	Installazione standard a muro dell'architrave	≥ 250	≥ 250
	Installazione a soffitto con architrave basso	≥ 150	≥ 150
	Installazione diretta a soffitto: pannello di testata fornito dal cliente	≥ 150	≥ 150
Distanza dal muro antincendio richiesta per i supporti nell'area deposito	Senza porta pedonale	≥ 200	≥ 200
	Con porta pedonale	≥ 230	≥ 230
Soglia per apertura e area deposito		Richiesto solo con porte tagliafumo S₂₀₀: A incasso: Soglia a incasso nel terreno solo sul posto prima dell'installazione della porta, previa consultazione con Novoferm. Montato su superficie: Tolleranza di planarità di pavimenti finiti con soglie a montaggio superficiale in aree di apertura e stoccaggio secondo DIN 18202, tabella 3, riga 4 Opzionale: Non è necessaria alcuna soglia per pavimenti lisci e piani senza giunti nelle aree di apertura e stoccaggio	Richiesto solo con porte tagliafumo S₂₀₀: A incasso: Soglia a incasso nel terreno solo sul posto prima dell'installazione della porta, previa consultazione con Novoferm. Montato su superficie: Tolleranza di planarità di pavimenti finiti con soglie a montaggio superficiale in aree di apertura e stoccaggio secondo DIN 18202, tabella 3, riga 4 Opzionale: Non è necessaria alcuna soglia per pavimenti lisci e piani senza giunti nelle aree di apertura e stoccaggio

Caratteristiche aggiuntive
Porta pedonale S_a compreso il chiudiporta		º	—
Porta pedonale S₂₀₀ compreso il chiudiporta*		º Fino a max. 26,8 m²	—
Porta pedonale con strombatura		—	—
Chiusura a gancio		º	º
Flush side inlet panel		—	—
Architrave basso		º	º
Installazione a soffitto diretto		º	º
Dispositivo ausiliario elettrico di apertura		º	º
Vetri		—	—
Funzione a marcia libera		—	—
Alette per soffitto/nicchia		—	—
Fascia frenante di sicurezza		—	—

Legenda

Tutte le misure in mm, CD = Dimansioni passaggio libero, OKF = Bordo superiore del pavimento finito, • = Standard, º = Opzione, — = Attualmente non disponibile

Ausili operativi e attrezzature speciali su richiesta

Note:

La guarnizione orizzontale superiore per il fumo sporge di circa 40 mm nell'apertura del passaggio libero. Si prega di notare le diverse altezze dell'architrave.

* Se necessario, i giunti dei pannelli e le guarnizioni delle pareti devono essere sigillati, si prega di considerare le istruzioni di montaggio

Porte scorrevoli resistenti al fuoco e al fumo EI2 90 – 1 e 2 ante

Porte scorrevoli resistenti al fuoco e al fumo EI₂90

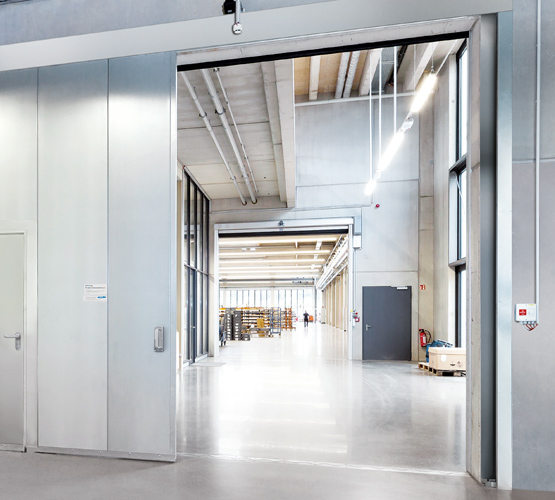

1 anta

Porte scorrevoli resistenti al fuoco e al fumo EI₂90

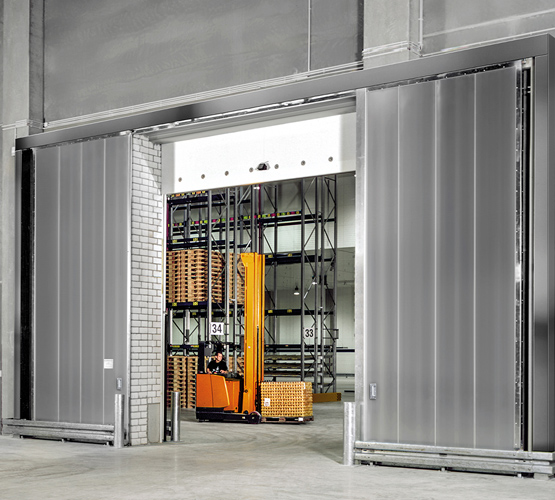

2 ante

		EI ₂ 90 1 anta	EI ₂ 90 2 ante
Caratteristiche
1 anta		•	—
2 ante		—	•
Intera anta in un design modulare		•	•
Profili per porte e bordi zincati		•	•
Classificazione (approvazione)		Corrisponde a EN 16034 e EN 13241; testato per le proprietà di resistenza al fuoco da un laboratorio di prova ufficiale in conformità con EN 1634-1	Corrisponde a EN 16034 e EN 13241; testato per le proprietà di resistenza al fuoco da un laboratorio di prova ufficiale in conformità con EN 1634-1.

Versioni
Protezione dai fumi S_a (intera anta)		º Fino a 8.500 x 6.000 mm • In Germania (fino a 8.500 x 6.000 mm)	In fase di test
Protezione dai fumi S₂₀₀ (intera anta) *		º Fino a max. 26,8 m²	In fase di test
Con freno di chiusura della porta (ammortizzatore radiale)		•	•
Anche con sistema hold-open		º	º

Descrizione
Dimensioni approvate		Apertura libera dal bordo superiore del pavimento finito da 1000 x 2000 mm a 8500 x 6000 mm (max. 50 m²)	Apertura libera dal bordo superiore del pavimento finito da 2000 x 2000 mm a 8500 x 6000 mm (max. 50 m²)
Anta della porta: spessore circa 72 mm, lamiera 0,75 mm, peso dell'elemento circa 54 kg/m²		•	•
Sovrapposizione richiesta dell'apertura di passaggio libero da parte dell'anta della porta	Ai lati per	≥ 150 all'ingresso della porta ≥ 190 nel parcheggio	≥ 190 nell'area di stoccaggio
	All'architrave	≥ 120	≥ 120
	Per architrave basso	≥ 120	≥ 120
Parcheggio per la porta aperta		(Posizione del contrappeso nella parte anteriore della porta) CP + 490	Metà del CP +600 per anta
Altezza dell'architrave richiesta	Installazione standard a muro dell'architrave	≥ 250	≥ 250
	Installazione a soffitto con architrave basso	≥ 150	≥ 150
	Installazione diretta a soffitto: pannello di testata fornito dal cliente	≥ 150	≥ 150
Distanza dal muro antincendio richiesta per i supporti nell'area deposito	Senza porta pedonale	≥ 200	≥ 200
	Con porta pedonale	≥ 230	≥ 230
Soglia per apertura e area deposito		Richiesto solo con porte tagliafumo S₂₀₀: A incasso: Soglia a incasso nel terreno solo sul posto prima dell'installazione della porta, previa consultazione con Novoferm. Montato su superficie: Tolleranza di planarità di pavimenti finiti con soglie a montaggio superficiale in aree di apertura e stoccaggio secondo DIN 18202, tabella 3, riga 4 Opzionale: Non è necessaria alcuna soglia per pavimenti lisci e piani senza giunti nelle aree di apertura e stoccaggio	Richiesto solo con porte tagliafumo S₂₀₀: A incasso: Soglia a incasso nel terreno solo sul posto prima dell'installazione della porta, previa consultazione con Novoferm. Montato su superficie: Tolleranza di planarità di pavimenti finiti con soglie a montaggio superficiale in aree di apertura e stoccaggio secondo DIN 18202, tabella 3, riga 4 Opzionale: Non è necessaria alcuna soglia per pavimenti lisci e piani senza giunti nelle aree di apertura e stoccaggio

Caratteristiche aggiuntive
Porta pedonale S_a compreso il chiudiporta		º	—
Porta pedonale S₂₀₀ compreso il chiudiporta*		º Fino a max. 26,8 m²	—
Porta pedonale con strombatura		—	—
Chiusura a gancio		º	º
Flush side inlet panel		—	—
Architrave basso		º	º
Installazione a soffitto diretto		º	º
Dispositivo ausiliario elettrico di apertura		º	º
Vetri		—	—
Funzione a marcia libera		—	—
Alette per soffitto/nicchia		—	—
Fascia frenante di sicurezza		—	—

Legenda

Tutte le misure in mm, CD = Dimansioni passaggio libero, OKF = Bordo superiore del pavimento finito, • = Standard, º = Opzione, — = Attualmente non disponibile

Ausili operativi e attrezzature speciali su richiesta

Note:

La guarnizione orizzontale superiore per il fumo sporge di circa 40 mm nell'apertura del passaggio libero. Si prega di notare le diverse altezze dell'architrave.

* Se necessario, i giunti dei pannelli e le guarnizioni delle pareti devono essere sigillati, si prega di considerare le istruzioni di montaggio

Porte scorrevoli resistenti al fuoco e al fumo EI2 120 – 1 e 2 ante

Porte scorrevoli resistenti al fuoco e al fumo EI₂ 120

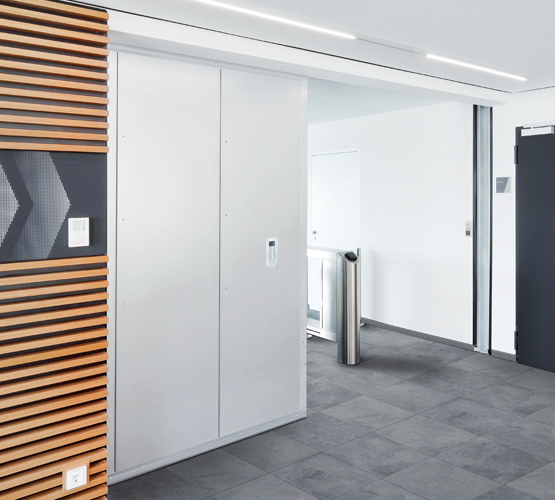

1 anta

Porte scorrevoli resistenti al fuoco e al fumo EI₂ 120

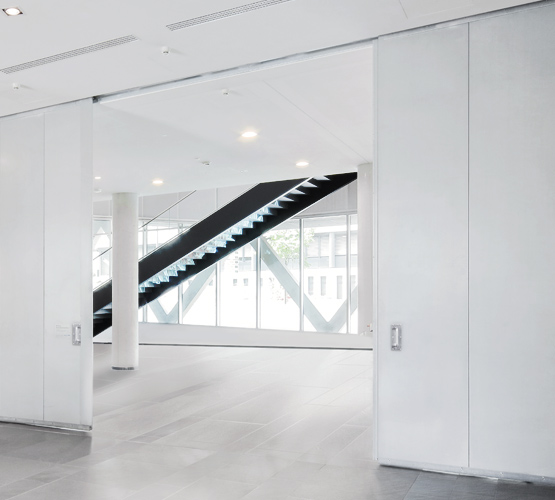

2 ante

		EI ₂ 120 1 anta	EI ₂ 120 2 ante
Caratteristiche
1 anta		•	—
2 ante		—	•
Intera anta in un design modulare		•	•
Profili per porte e bordi zincati		•	•
Classificazione (approvazione)		Corrisponde a EN 16034 e EN 13241; testato per le proprietà di resistenza al fuoco da un laboratorio di prova ufficiale in conformità con EN 1634-1	Corrisponde a EN 16034 e EN 13241; testato per le proprietà di resistenza al fuoco da un laboratorio di prova ufficiale in conformità con EN 1634-1.

Versioni
Protezione dai fumi S_a (intera anta)		º Fino a 8.500 x 6.000 mm • In Germania (fino a 8.500 x 6.000 mm)	In fase di test
Protezione dai fumi S₂₀₀ (intera anta) *		º Fino a max. 26,8 m²	In fase di test
Con freno di chiusura della porta (ammortizzatore radiale)		•	•
Anche con sistema hold-open		º	º

Descrizione
Dimensioni approvate		Apertura libera dal bordo superiore del pavimento finito da 1000 x 2000 mm a 8500 x 6000 mm (max. 50 m²)	Apertura libera dal bordo superiore del pavimento finito da 2000 x 2000 mm a 8500 x 6000 mm (max. 50 m²)
Anta della porta: spessore circa 72 mm, lamiera 0,75 mm, peso dell'elemento circa 54 kg/m²		•	•
Sovrapposizione richiesta dell'apertura di passaggio libero da parte dell'anta della porta	Ai lati per	≥ 150 all'ingresso della porta ≥ 190 nel parcheggio	≥ 190 nell'area di stoccaggio
	All'architrave	≥ 120	≥ 120
	Per architrave basso	≥ 120	≥ 120
Parcheggio per la porta aperta		(Posizione del contrappeso nella parte anteriore della porta) CP + 490	Metà del CP +600 per anta
Altezza dell'architrave richiesta	Installazione standard a muro dell'architrave	≥ 250	≥ 250
	Installazione a soffitto con architrave basso	≥ 150	≥ 150
	Installazione diretta a soffitto: pannello di testata fornito dal cliente	≥ 150	≥ 150
Distanza dal muro antincendio richiesta per i supporti nell'area deposito	Senza porta pedonale	≥ 200	≥ 200
	Con porta pedonale	≥ 230	≥ 230
Soglia per apertura e area deposito		Richiesto solo con porte tagliafumo S₂₀₀: A incasso: Soglia a incasso nel terreno solo sul posto prima dell'installazione della porta, previa consultazione con Novoferm. Montato su superficie: Tolleranza di planarità di pavimenti finiti con soglie a montaggio superficiale in aree di apertura e stoccaggio secondo DIN 18202, tabella 3, riga 4 Opzionale: Non è necessaria alcuna soglia per pavimenti lisci e piani senza giunti nelle aree di apertura e stoccaggio	Richiesto solo con porte tagliafumo S₂₀₀: A incasso: Soglia a incasso nel terreno solo sul posto prima dell'installazione della porta, previa consultazione con Novoferm. Montato su superficie: Tolleranza di planarità di pavimenti finiti con soglie a montaggio superficiale in aree di apertura e stoccaggio secondo DIN 18202, tabella 3, riga 4 Opzionale: Non è necessaria alcuna soglia per pavimenti lisci e piani senza giunti nelle aree di apertura e stoccaggio

Caratteristiche aggiuntive
Porta pedonale S_a compreso il chiudiporta		In fase di test	—
Porta pedonale S₂₀₀ compreso il chiudiporta*		In fase di test	—
Porta pedonale con strombatura		—	—
Chiusura a gancio		º	º
Flush side inlet panel		—	—
Architrave basso		º	º
Installazione a soffitto diretto		º	º
Dispositivo ausiliario elettrico di apertura		º	º
Vetri		—	—
Funzione a marcia libera		—	—
Alette per soffitto/nicchia		—	—
Fascia frenante di sicurezza		—	—

Legenda

Tutte le misure in mm, CD = Dimansioni passaggio libero, OKF = Bordo superiore del pavimento finito, • = Standard, º = Opzione, — = Attualmente non disponibile

Ausili operativi e attrezzature speciali su richiesta

Note:

La guarnizione orizzontale superiore per il fumo sporge di circa 40 mm nell'apertura del passaggio libero. Si prega di notare le diverse altezze dell'architrave.

* Se necessario, i giunti dei pannelli e le guarnizioni delle pareti devono essere sigillati, si prega di considerare le istruzioni di montaggio

EI2 30/ EI2 60/ EI2 90/ EI2 120 – MODELLO AD 1 ANTA

EI2 30/ EI2 60/ EI2 90/ EI2 120 – MODELLO A 2 ANTE

Pareti tagliafuoco richieste o spessori minimi delle pareti - 1 anta

Pareti tagliafuoco richieste o spessori minimi delle pareti - 2 ante

Legenda

Legenda

Legenda

Legenda

EI₂ 30/ EI₂ 60/ EI₂ 90/ EI₂ 120 – MODELLO AD 1 ANTA

EI₂ 30/ EI₂ 60/ EI₂ 90/ EI₂ 120 – MODELLO A 2 ANTE
